Akku ausgelaufen - was tun?
|
|
|
Autor |
|
|
Autor: Peter Gerstberger
Online seit: 18.12.2000
Aktualisiert am: 08.09.2024
|
|
|
Editorial |
|
|
Ausgelaufene
Akkus auf den Master Platinen sind oft die Ursache für
Ausfälle und Fehlermeldungen. Ein
ganz besonderes Augenmerk wird beim Altern von elektronischen
Musikinstrumenten, die mit einem Microprozessor älteren Datum
ausgestattet sind auf die Akkus gelegt. Sie werden benötigt um
die RAM Bausteine mit Spannung zu versorgen. Bei defektem Akku ist mit
Datenverlust von Presets, Sounds, Rhythmen sowie der Initialisierung zu
rechnen. Ebenso haben Akkus die Eigenheit, dass sie auslaufen wenn Sie
die Lebensdauer überschritten haben, auslaufen und ihre
ätzende Flüssigkeit über die Platinen
ergießen. Dies führt in den meisten Fällen
zu erheblichen Schäden, verätzten Leiterbahnen und
auch Beschädigung der Durchkontaktierung bei mehrschichtigen
Platinen. Da die unmittelbare Umgebung der Batterien meist aus
hochkomplexer Elektronik besteht, sind oftmals irreparable
Lateralschäden der komplexen und damit teuren Leiterplatte die
Folge (Totalschäden)..
|
|
|
Historie |
|
|
Da
Akkus in früheren Jahren aus unterschiedlichen Materialien
hergestellt wurden, macht sich das Auslaufen auch differenziert
bemerkbar. Je nach Akkutyp und Bauform konnten unterschiedliche
Intensitäten festgestellt werden. Als sehr gut, hatten sich
die die vollgekapselten Varianten erwiesen. Die Akkuzelle wurde
komplett in ein Kunststoffgehäuse eingegossen, was dazu
führte, wenn der Akku auslief, die Flüssigkeit im
Inneren der Kunststoffhülle aufgefangen wurde. Nachteil war,
dass die Flüssigkeit die Anschlusskontakte kurzschloss, was zu
Defekten an der Lade- Elektronik führte. Diese Akkubauform
wird heute nicht mehr hergestellt..
|
|
|
Akkubauformen gekapselt / Abb. 1-3 |
|
|
|
|
|
Erkennen |
|
|
Das
Auslaufen eines Akkus kann jedermann gut erkennen. Wir sprechen von
„Ausblühen“. Je nach Bauart des Akkus,
kann das auf einer oder beiden Metallanschlüssen der Fall
sein. Es ist eine bräunlich – weis aussehende
kristalline Masse. Die Lötfahnen und die Metallabdeckungen
sind korrodiert..
|
|
|
Akkuschäden auf Platinen / Abb. 4-9 |
|
|
|
Abb.4
|
Abb.5
|
Abb.6
|
|
|
|
|
Abb.7
|
Abb.8
|
Abb.9
|
|
|
|
|
Anklicken zum vergrößern
|
|
|
|
|
|
Akkuschäden |
|
|
Die
Abbildungen 4-9 zeigen eindrucksvoll was passiert, wenn die Lebensdauer
überschritten wird. In der Abb. 4 wird eine TGM3 gezeigt, wo
der Flatpack Akku FLP3524 oben aufgebrochen und die Säure auf
das darüber liegende IC zwischen die beiden Beinchen gelaufen

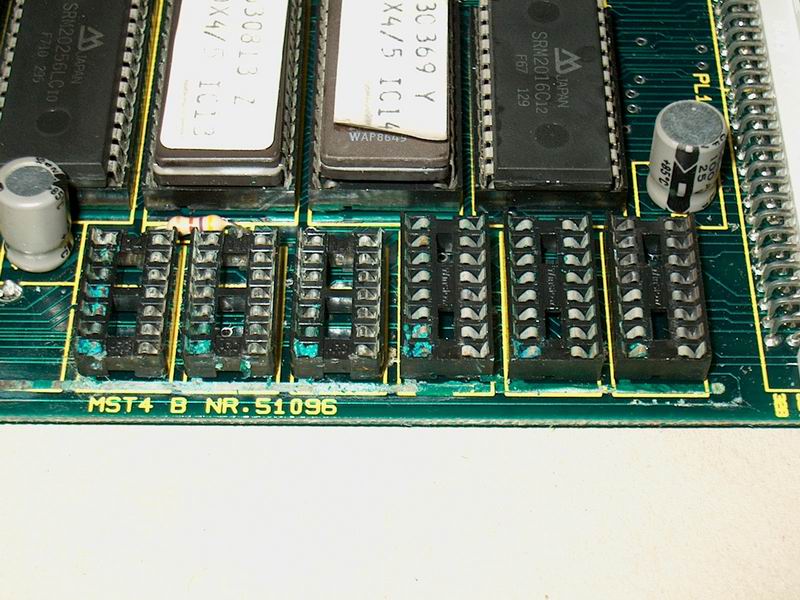

ist. Die Abb. 5 ist eine CPU1 von einem CX1. In der Abb. 6 ist eine
Masterplatine MST4 zu sehen, hier ist die Säure bereits durch
die gesamten IC-Sockel gedrungen was zu einem Totalausfall
geführt hat. Die Abb. 7 zeigt das typische Auskristallisieren.
Das Foto zeigt die Coprozessor Platine CO1 aus der Wersi CD-Line. Die
Abb.8 ist die Basisplatine vom Memory-Tower. Auch hier ist deutlich zu
sehen, dass die Akkusäure unter den Lötstoplack
gedrungen ist und die Durchkontaktierungen zur Lötseite
aufgelöst hat. Auf dem letzten Foto Abb.9 ist die Korrossion
der Metallbedeckung / Lötfahne gut zu sehen. Hier ist der
Auslaufeffekt noch nicht soweit fortgeschritten. In diesem Zustand kann
der Akku gewechselt werden ohne Schäden auf der Platine zu
hinterlassen.
Fortsetzung Seite 2
|
|
|
|
|
|
