Durch
den Spielbetrieb und Alterung der Instrumente können Tasten
beschädigt sein und müssen gewechselt werden. Um
bei älteren Wersi Instrumenten defekte Tasten auszutauschen
müssen sie eine klar definierte Reihenfolge einhalten, damit
keine weiteren Schäden an der Tastatur entstehen. In dieser
Anleitung zeigen wir Ihnen wie Sie vorgehen müssen. Folgen sie
der Schritt für Schritt Methode. Alle Bilder können
durch anklicken vergrößert werden..
|
|
|
Schritt 1 |
|
|
Als
erstes müssen Sie mit einer kleinen Spitzzange die
Kontaktfeder aushängen. Dazu die Kontaktfeder vor dem
Federhalter anfassen und seitlich aushängen. (Bild 1-1)
|
|
|
Bild 1-1 |
|
|
|
|
|
Schritt 2 |
|
|
Die
Kontaktfeder muß vollständig ausgehängt
sein und darf nicht verbogen werden. (Bild 2-1)
|
|
|
Bild 2-1 |
|
|
|
|
|
Schritt 3 |
|
|
Als
nächstes wird die Zugfeder von oben ausgehängt. Dazu
mit einer Zange die Zugfeder nach oben anziehen und nach hinten
weggehen. (Bild 3-1)
|
|
|
Bild 3-1 |
|
|
|
|
|
Schritt 4 |
|
|
Die
Zugfeder aus dem Manualgitter etwas nach unten drücken und
dann nach hinten wegnehmen, die Zugfeder ist nun frei. Bitte
beachten Sie die Zugfedern dürfen nicht vertauscht werden,
Halbtöne und Ganztöne haben unterschiedliche
Zugfedern. (Bild 4-1)
|
|
|
Bild 4-1 |
|
|
|
|
|
Schritt 5 |
|
|
Die
Taste ist nun frei und kann leicht nach vorne gekippt werden. (Bild 5-1)
|
|
|
Bild 5-1 |
|
|
|
|
|
Schritt 6 |
|
|

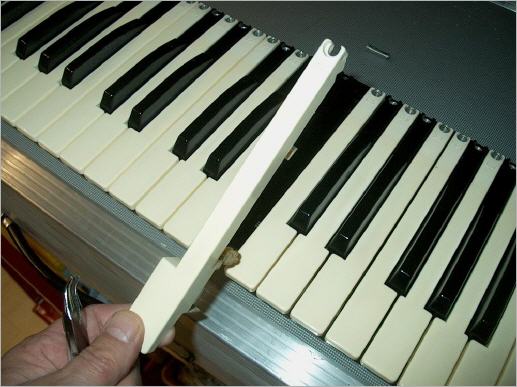

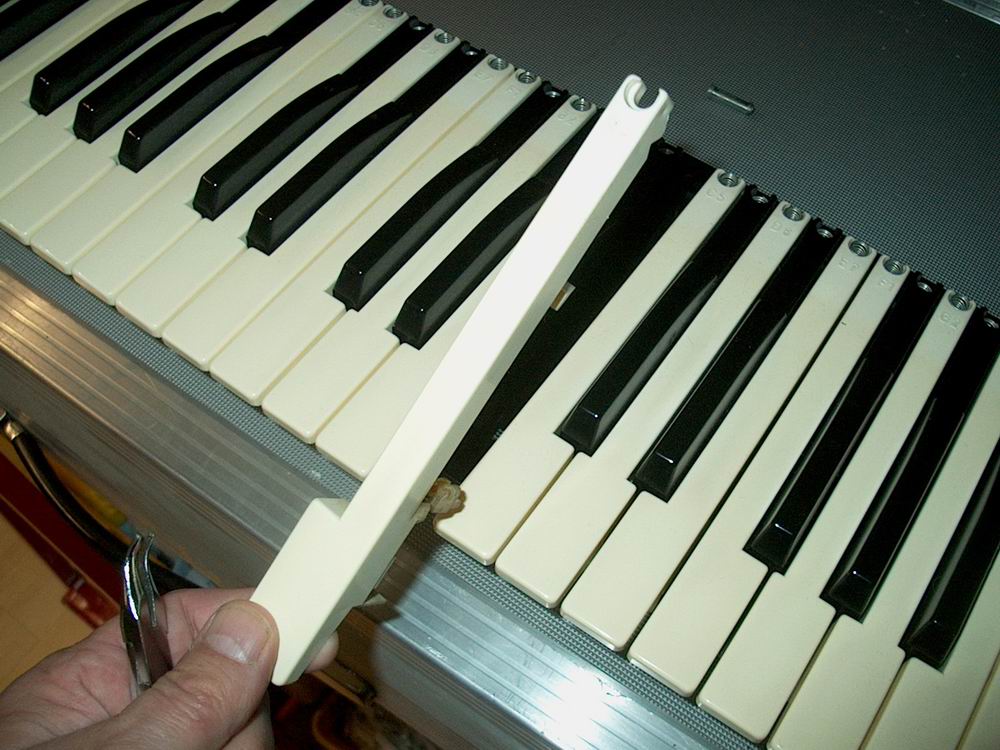

Die
Taste kann nun vorsichtig nach oben herausgenommen werden. (Bild 6-1)
|
|
|
Bild 6-1 |
|
|
|
|
|
Schritt 7 |
|
|
Entweder
Sie positionieren die Zugfeder hinter das Manual oder sie markieren
sie, die Zugfedern sollten nicht vertauscht werden, sondern an der
gleichen Position wieder eingebaut werden. (Bild 7-1)
|
|
|
Bild 7-1 |
|
|
|
|
|
Schritt 8 |
|
|
In
umgekehrter Reihenfolge kann nun die neue Taste eingesetzt und
fertiggestellt werden.
Schritt 8 - Taste einsetzten
Schritt 9 - Zugfeder einhängen
Schritt 10 - Kontaktfeder einhängen.
|
|
|
Fertigstellung |
|
|
Der
Tastenwechsel ist nun abgeschlossen. Sollten Sie das Manual ausgebaut
haben, vergessen Sie nicht alle Kabel wieder anzuschließen,
sollten Sie Fragen zu diesem Thema haben können Sie uns gerne
kontaktieren.
|
|
|
