Mikrofoneingang
|
|
|
Autor |
|
|
Autor: Peter Gerstberger
Online seit: 20.08.2022
Update:
|
|
|
Editorial |
|
|
Bei
Mikrofonvorverstärkern in der Wersi CD-Line Generation kommt
es vermehrt zu Störgeräuschen solange kein Mikrofon
eingesteckt ist und der Volume Regler aufgedreht wird. Dies
kann mehrere Ursachen haben. Zum einen haben wir festgestellt das beim
Aufbau der Orgel wo ein MP10 eingebaut wurde, die Mono Klinke
Eingangsbuchse nicht korrekte verdrahtet wurde. Hier wurde schlicht und
ergreifend die Drahtbrücke von der GND Masse unten auf den
Schalteingang vergessen . Dies hat zur Folge das der Eingang Hochohmig
ist und bei aufgedrehtem Volume Regler Störungen und starkes
Rauschen erzeugt. Des weiteren wurden bei der Wega ältere
Versionen der MP3 Platine verbaut, wo diese Verbindung auf der
Leiterbahnseite nicht vorhanden ist. Dies muss man dann
nachträglich einbauen. Als letztes ist festzustellen das durch
Verschmutzung der Schaltbuchsen die Kontakte nach den herauszeiehn des
Klinkensteckers nicht mehr korrekt schließen. Hier muss die
Eingangsbuchse gereinigt oder erneuert werden. Danach darf das
Störungsproblem nicht mehr vorhanden sein.
|
|
|
Mikrofonvorverstärker MP10 |
|
|
Wie auf der Abb. 1-1 zu sehen,
muß die Klinke Eingangsbuchse eine Drahtbrücke von
GND auf PIN1 enthalten. Ist dies nicht der Fall muss diese
nachträglich eingebaut werden. .
|
|
|
Mikrofonvorverstärker MP3 |
|
|
Wie auf der Abb. 1-2 zu sehen,
sind die Leiterbahnen bereits für die Stummschaltung
vorhanden. Ist dies nicht der Fall muss nachträglich
eine Drahtbrücke eingebaut werden. Die Abbildung zeigt auch
die frühere Leiterbahnführung, die dann durch
Brücken ersetzt werden muss. Ist die
Leiterbahnführung wie auf den Bild vorhanden muss nichts
geändert werden.
|
|
|
|
|
|
|
Abb. 1-1
|
Abb. 1-2
|
|
|
|
|
|
Reinigung der Eingangsbuchse |
|
|
Wie auf der Abb. 2-1 zu sehen,
sind die Kontakte der Eingangsbuchse stark korrodiert. Dies erkennt man
an der Schwarzen Verfärbung. Nach der Reinigung sind die

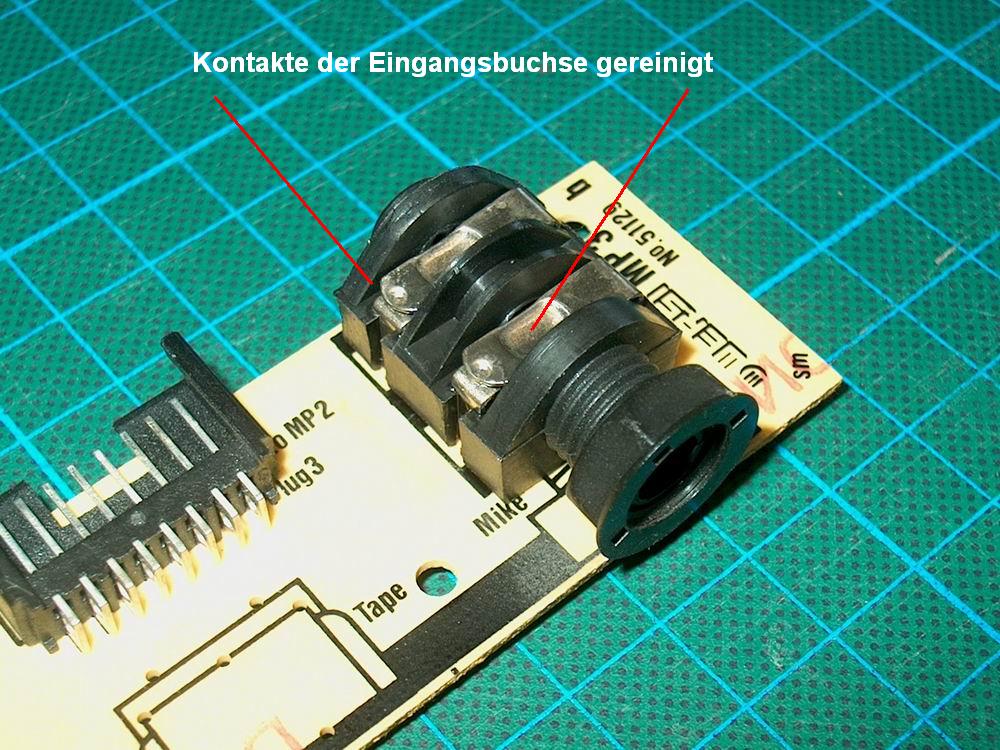

Kontakte wieder glänzend wie auf der Abb. 2-2 zu sehen.
Die Reinigung kann mit einem Glasfaserpinsel erfolgen, wichtig dabei
ist auch unter dem Kontaktbügel die Schließkontakte
sauber zu machen, das ist der Kontaktaktauslöser
damit die Schaltung nach dem herausziehen des Mikrofons wieder
korrekt arbeitet.
|
|
|
|
|
|
|
Abb. 2-1
|
Abb. 2-2
|
|
|
|
|
|
