Akku Positionen auf MST3 und MST4
|
|
|
Autor |
|
|
Autor:
Peter Gerstberger
Online seit: 17.01.2021
Update:
17.01.2021
|
|
|
Editorial |
|
|
In
der DX400-500 Serie, können zwei unterschiedliche Master zum
Einsatz kommen. Beim auswechseln der Akkus ist einiges zu beachten.
Wenn eine Platine viele Jahre in der Orgel im Einsatz war, bildet sich
das Flussmittel im Lötzinn (Kolophonium) aus, was dazu
führt das die Lötstellen verkleben und
verhärten. Um die Akkus vernünftig entfernen zu
können, verzinnen Sie zuerst mit frischem Lötzinn die
Lötstellen an den alten Akkus. Achten sie darauf nur
verbleiten Lötzinn zu verwenden, da die Platinen alle noch
verbleit gelötet sind und eine Vermischung von verbleiten und
bleifreiem Lötzinn zu kalten Lötstellen
führt. Nach dem herausziehen der Akkus muss der
Lötzinn aus den Durchkontaktierungen entfernt werden.
Verwenden sie hierzu keine Lötpumpe, da die Leiterbahnen um
den Akku sehr dünn sind und dadurch beschädigt werden
können. Verwenden sie ausschließlich
Entlötlitze. Diese saugt schonend das Lötzinn aus den
Durchkontaktierungen. Reinigen Sie den Bereich um den Akku z.B mit
Isopropanol aber niemals mit Kontaktsprays.
|
|
|
Position auf MST3 |
|
|

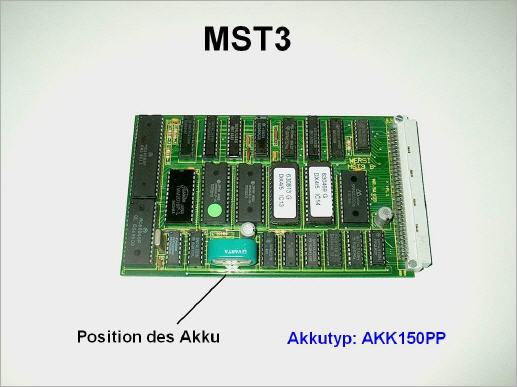

Die
Abbildung 1-1 zeigt die Position des Akku auf der WERSI MST3 Platine.
Hier ist bereits der AKK150PP eingebaut. Ältere Akkus können
Schwarz gekapselt oder Blau Rund sein. Achten sie unbedingt darauf den
richtigen Akkutyp zu verwenden.
|
|
|
Bild 1-1 |
|
|
|
|
|
Position auf MST4 |
|
|
Die
Abbildung 2-1 zeigt die Position des Akku auf der WERSI MST4 Platine.
Hier ist bereits der AKK150PP eingebaut. Ältere Akkus
können Schwarz gekapselt oder Blau Rund sein. Achten sie unbedingt darauf den
richtigen Akkutyp zu verwenden. Nutzen Sie den Link in "Passende Ersatzteile".
|
|
|
Bild 2-1 |
|
|
|
|
|
Fertigstellung |
|
|
Ist
der Akkuwechsel abgeschlossen, achten Sie bitte darauf das der
Master wieder in den richtigen Slot gesteckt wird. Nach dem starten
muss die Orgel neu geladen werden da sonst das Schlagzeug durcheinander
ist und die CV Klänge durch den Akkuwechsel leer sind. Sollten
Sie Fragen zu diesem Thema haben können Sie uns gerne
kontaktieren.
|
|
|
Passende Ersatzteile |
|
|
Akku
AKK150PP
Akku passend
für MST3 und MST4 Wersi DX400-500 Delta, Beta, Gamma.
Artikelnummer: 421-012-0002
Versand: Kostenlos innerhalb D
Verfügbar: Shop
Preis: 11,95
€
|
|
|
|
|
