Versteckte Akku Schäden
|
|
|
Autor |
|
|
Autor: Peter Gerstberger
Online seit: 14.01.2023
Update:
|
|
|
Editorial |
|
|
Des öfteren
erreichen uns Platinen und Baugruppen mit versteckten
Akkuschäden. Auf den ersten Blick sieht alles gut aus, schaut
man allerdings genauer hin stellt man fest das der Akku bereits
ausgelaufen ist. Am Beispiel dieser TGM3 aus der Pegasus, Phone_x
Performer Serie möchte ich Ihnen zeigen auf welche Details man
achten muss wenn man bei fehlerhaften Verhalten der TGM auf
Ursachensuche geht.
|
|
|
Akku Abdeckung |
|
|

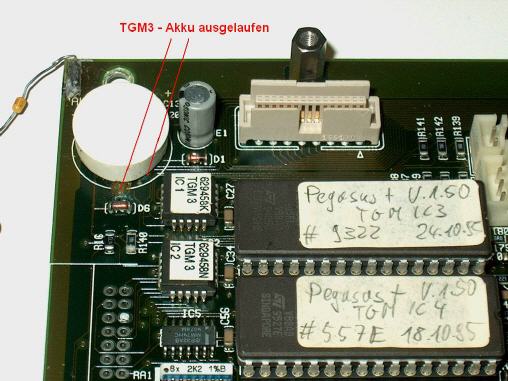

Wie auf der Abb. 1-1 zu sehen,
hat der Akku eine weiße Abdeckkappe. Schaut man genauer hin,
sieht man das am unter Ende die Leiterbahnen sich bereits
verfärbt haben. Dies sind die ersten Anzeichen eines undichten
Akkus.
|
|
|
Verdecke Akke Schäden erkennen |
|
|
|
Abb. 1-1
|
|
|
Anklicken zum vergrößern
|
|
|
|
Abeckung entfernen |
|
|
Als nächsten
Schritt sollte man das weiße Abdeckkäppchen
vorsichtig entfernen um darunter zu schauen. Wie auf den Abb. 2-1 und Abb. 2-2
zu sehen hat der Akku seine Lebensdauer weit überschritten und
die Säure ist bereits ausgetreten. Damit ist die
Verfärbung am Rand des Akkus schon geklärt. Wie es
darunter aussieht kann erst festgestellt werden wenn der Akku von der
Platine entfernt wurde. Dieser Arbeitsschritt muss mit
größter Vorsicht und Sorgfalt gemacht werden. Wird
der Akku ohne Vorbehandlung der Schadhaften Stelle einfach so entfernt,
bleiben die darunter laufenden Leiterbahnen am Akku
hängen und die Platine hat einen weiteren Schaden genommen.
|
|
|
Akkuschäden auf TGM3 Platine |
|
|
|
Abb. 2-1
|
Abb. 2-2
|
Abb. 2-3
|
|
|
|
|
Anklicken zum vergrößern
|
|
|
|
|
|
Platinen Unterseite |
|
|
Als nächsten
Schritt sollte man sich auf jeden Fall die Platinen Unterseite ansehen.
Wie auf den Abb.
2-3 zu sehen hat der ausgelaufene Akku auch
dafür gesorgt das die Lötpins "angefressen" wurden
und die Lötpads komplett von der Leiterplatte
abgelöst wurden. Dies erkennt man daran, das die
Lötpads hochgedrückt wurden und die Säure
sich mit dem Lötzinn verbunden hat. Diese Verbindung muss
komplett entfernt und die Lötaugen müssen gereinigt
werden. Ist das der Fall werde ich diesen Bericht updaten.
|
|
|
Mein guter Rat |
|
|
Ich rate
dringend davor ab, wie in diesem Fall einen Akku "trocken" von der
Platine zu entfernen. Die dadurch entstehenden Schäden sind
meistens irreparabel.
|
|
|
Verhalten der TGM3 |
|
|
Die TGM3 Platine zeigt
im jetzigen Zustand folgendes Verhalten:
- Bootprozess - OK
- Port 0 und Port 1 - OK
- S90 Bus - fehlt
- Akkuspannung am RAM - 0,02V
- Tonerzeugung - Prozess bootet nicht
- Clock und Adress Erzeugung - ohne Funktion
- Timer - ohne Funktion
- GAL IC1 - Daten fehlen
- GAL IC2 - Daten OK
- GAL IC41 - Daten fehlen
|
|
|
