Akkupacks - Bauanleitung
Einbau - Seite 2

Bauanleitung zum Austausch der Akkus gegen die Adapterplatinen AP1-AP4 und Einbau der PSF-Technik Akkupacks in Ihrem Wersi Instrument.


Einbau der Akkupacks
Die Akkupacks können an einer beliebigen Stelle innerhalb der Wersi Orgel befestigt werden. Wir empfehlen die Akkupacks so zu positionieren das Sie jederzeit gut zugänglich sind, z.B. auf der Boderplatte unterhalb des Obermanual. Zur Befestigung des Akkupack gibt es mehrere Möglichkeiten. Alle Akkupacks sind mit einem Klettband auf der Unterseite bestückt, durch abziehen der Schutzfolie kann der Akkupack einfach auf der Bodenplatte fixiert werden, das Klettband ermöglicht es den Akkupack jederzeit heraus zu nehmen. Der Akkupack hat zwei seitliche Befestigungslaschen, hier kann mit zwei Kabel- bindern der Pack auch auf einem vorhandenen Kabelbaum fixiert werden. Dies ist bei einigen Expandern von Vorteil da es wenig Platz auf einer glatten Fläche gibt. Die Abb. 1-1 zeigt das Akkupack von unten, die Abb. 1-2 zeigt die Montage auf der Bodenplatte einer Orgel.

Bilder - Anklicken zum vergrößern
Abb. 1-1   Abb. 2-2

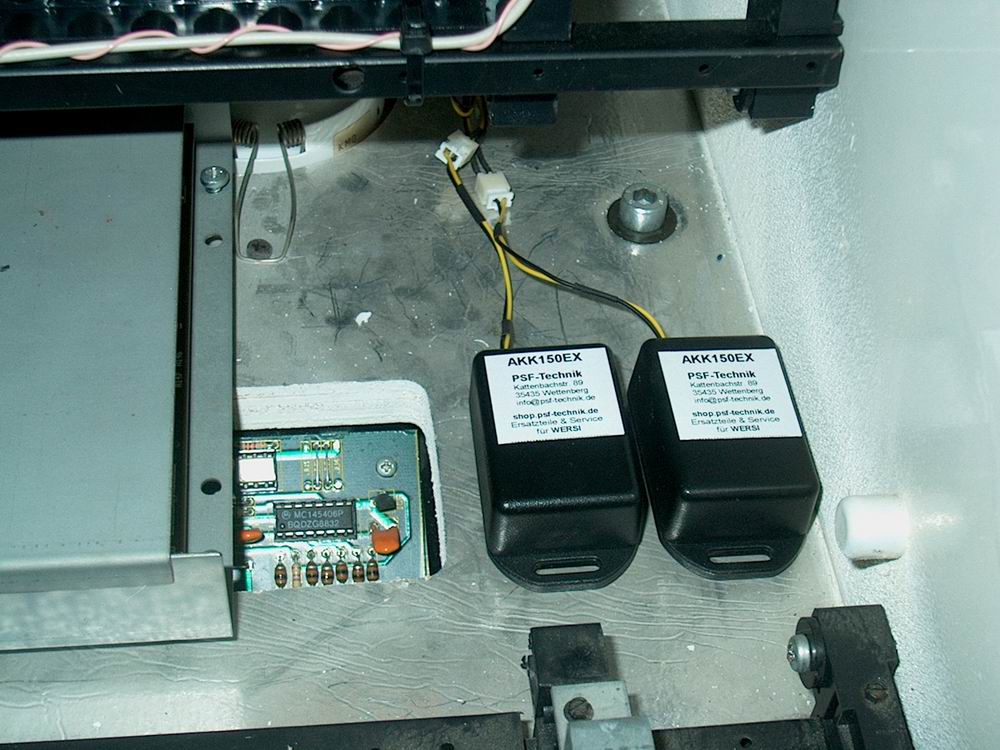

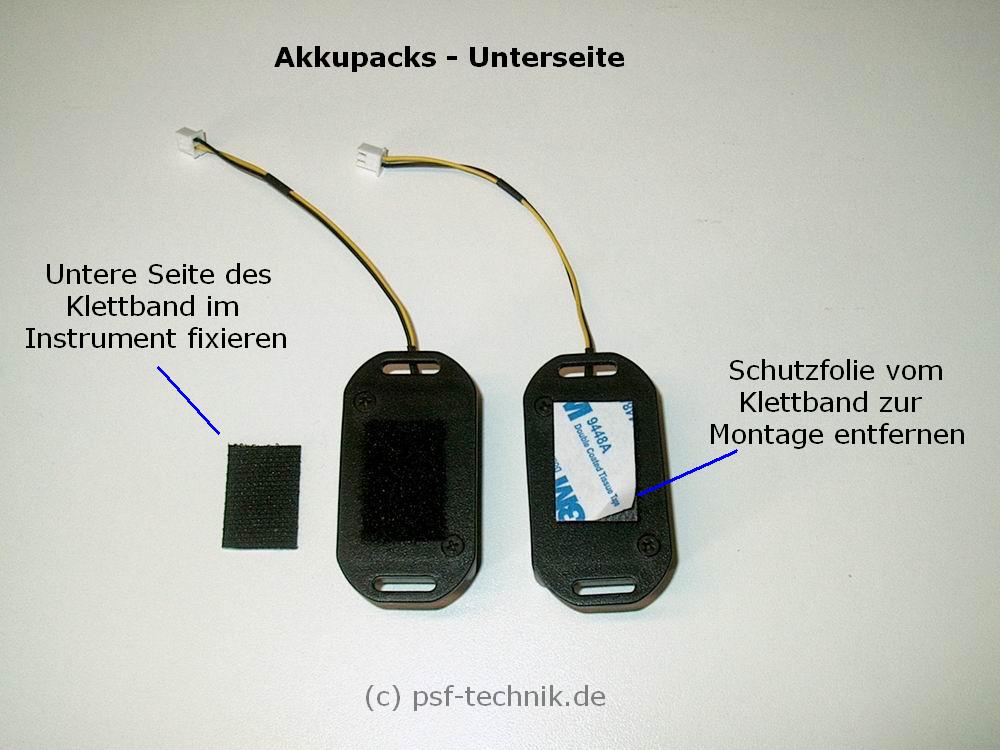

Die Abb. zeigt das Akkupack von unten  Die Abb. zeigt die Montage der Akkupacks auf der Bodenplatte


Kabelverlegung und Endmontage
Zu jedem Akkupack wird eine Verlängerung und Kabelbinder mitgeliefert. Verlegen Sie auf den vorhandenen Kabelbäumen die Verlängerung. Befestigen Sie die Verlängerung mit den beiliegenden Kabelbindern. Schneiden Sie die überstehenden Kabelbinder ab. Stecken Sie als nächstes die Verlängerung auf die Adapterplatine des ehemaligen Akkus, verbinden Sie als nächstes das Akkupack. Sollten Sie von uns eine Platine mit Akkupack geliefert bekommen, darf der Akku beim Einbau nicht getrennt werden, da ansonsten die von uns aufgespielten Daten verloren gehen. Ist die Platine eingebaut kann das Akkupack bei eingeschalteten Instrument jederzeit gewechselt werden ohne das die Daten verloren gehen. Alle weiteren Akkupack werden nach gleicher Methode eingebaut..


.

Upgrade > Akkupacks BA Seite 2
