Die
Umrüstung einer Standard oder Live-Style CD-Line Orgel auf ein
Golden-Gate Instrument ist mit einigen Änderungen auf den
bestehenden Platinen und Baugruppen verbunden. Diese müssen
ordnungsgemäß ausgeführt werden, damit die
Golden-Gate Platinen keinen Schaden nehmen. Hierbei ist insbesondere
darauf zu achten das die Hilfs- und Versorgungs Spannungen stimmen.
|
|
|
Checkliste der zu änderten Platinen und Baugruppen |
|
|
-
CO1 > Kondensator 100nF am IC5
-
MST8 > korrekte Position der Jumper Ju1-Ju2
- AF40 > IC16 und IC17 werden durch Widerstände ersetzt
- CB45 > IC5 und IC6 werden durch Widerstände ersetzt
- PS21 > R7 prüfen, muss 1K Ohm betragen, ggf. wechseln
- PS21 > R42 zusätzlicher Widerstand Huckepack
bestücken
- PS21 > C20 gegen einen höheren Wert ersetzten
|
|
|
Änderungen auf MST8 und CO1 |
|
|
Die

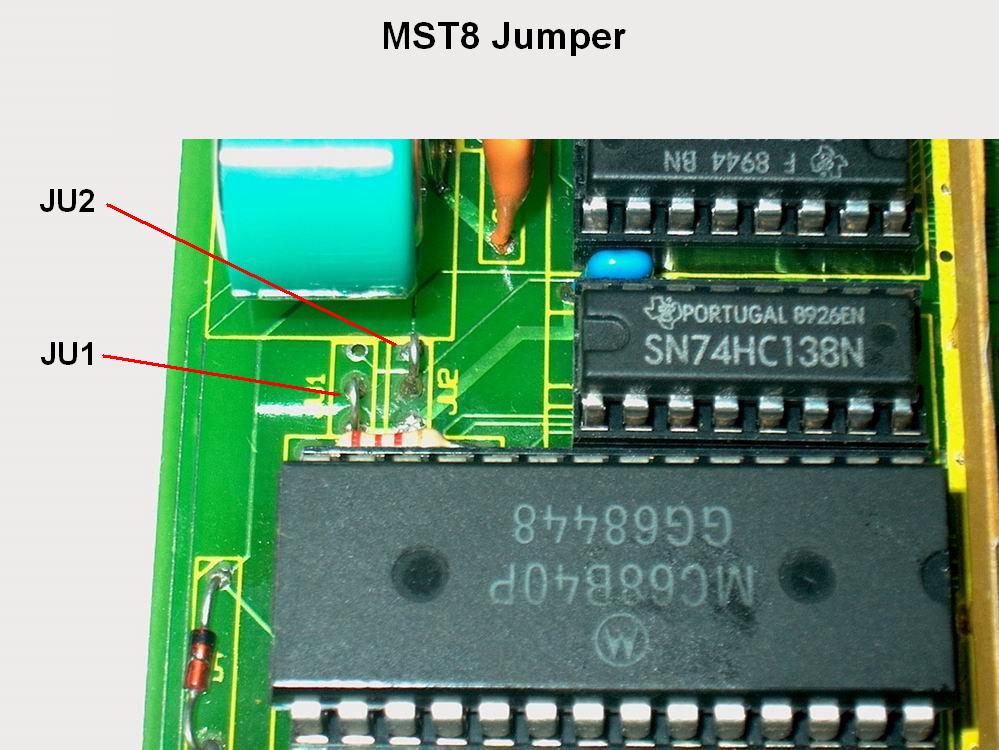

Abb. 1-1 zeigt die Position der Jumper auf der MST8 Platine. Ist ein
Live-Style in der Orgel verbaut gewesen, sind die Brücken
bereits richtig, da das Live-Style die
gleichen Eprom Typen verwendet hat. Die Position der Brücken
ist wichtig, sonst werden die Golden-Gate Eproms nicht erkannt. Die

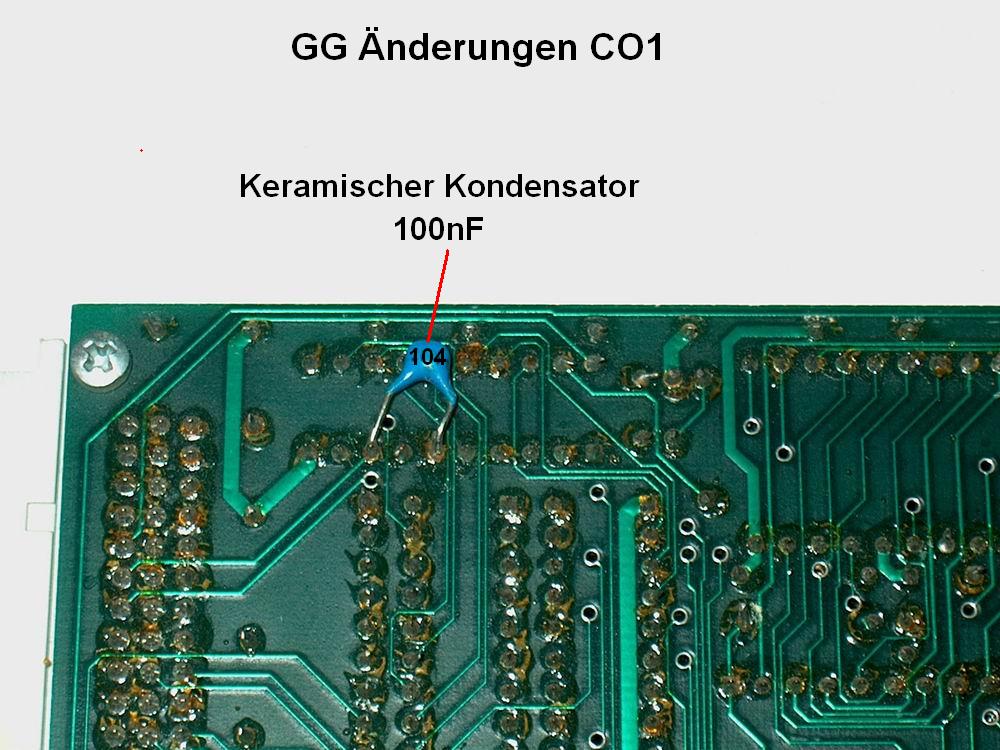

Abb. 1-2 zeigt den CO1 mit der Änderung unter dem IC5 mit
einem Keramischen Kondensator 100nF. Er sorgt für eine
gleichmäßigere Regelung für alle Zugriegel,
sowie Tempo und Lautstärke des Schlagzeug.
|
|
|
Bilder MST8 und CO1 |
|
|
|
Abb. 1-1
|
Abb. 2-1
|
|
|
|
Anklicken zum vergrößern
|
|
|
|
|
Änderungen auf AF40 und CB45 |
|
|
Die

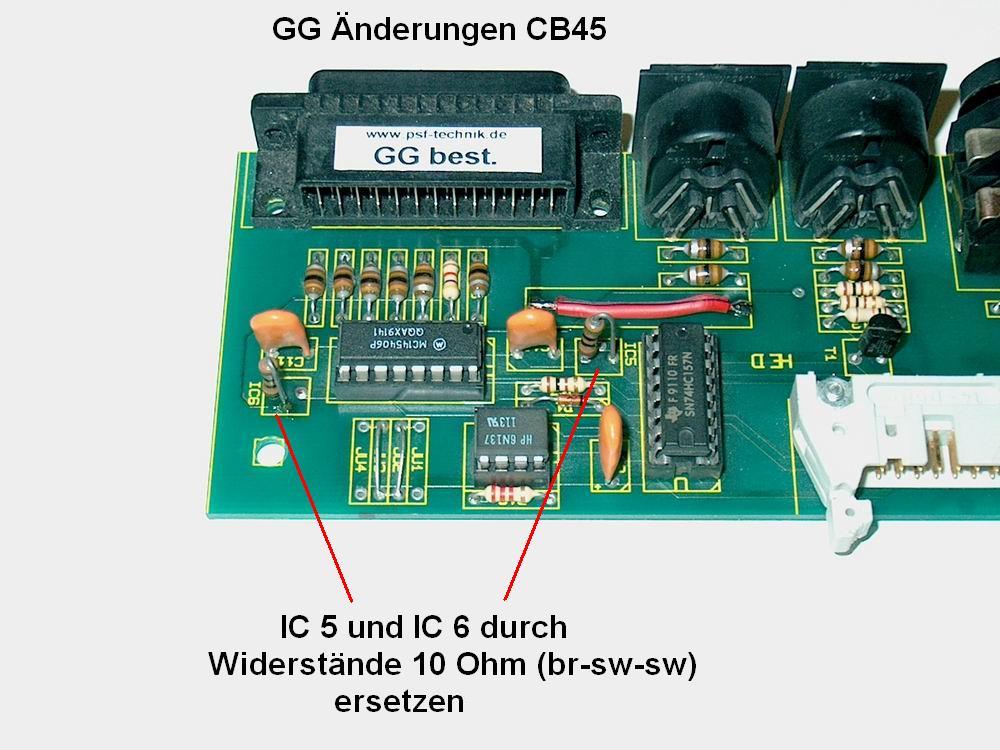

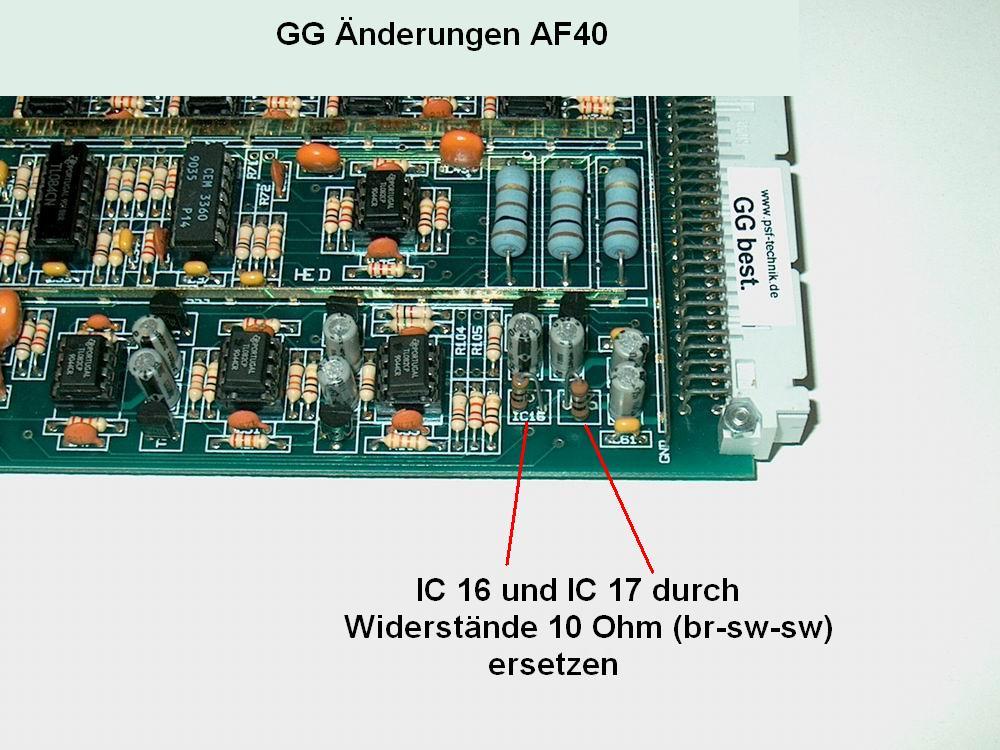

Abb. 2-1 und Abb. 2-2 zeigen die Änderungen auf der AF40 und
der CB45 Platine, hier werden die beiden Spannungsregler gegen 10 Ohm
(br-sw-sw) Widerstände ersetzt. Da ist es wichtig
auf die richtige Position zu achten. Diese Änderung wurde
gemacht, weil auf den Golden-Gate Platinen die Regelung erneut verbaut
ist, was die gesamte Audio Funktion des Golden-Gate betrifft.
|
|
|
Bilder AF40 und CB45 |
|
|
|
Abb. 2-1
|
Abb. 2-2
|
|
|
|
Anklicken zum vergrößern
|
|
|
|
|
Änderungen auf PS21 |
|
|
Die

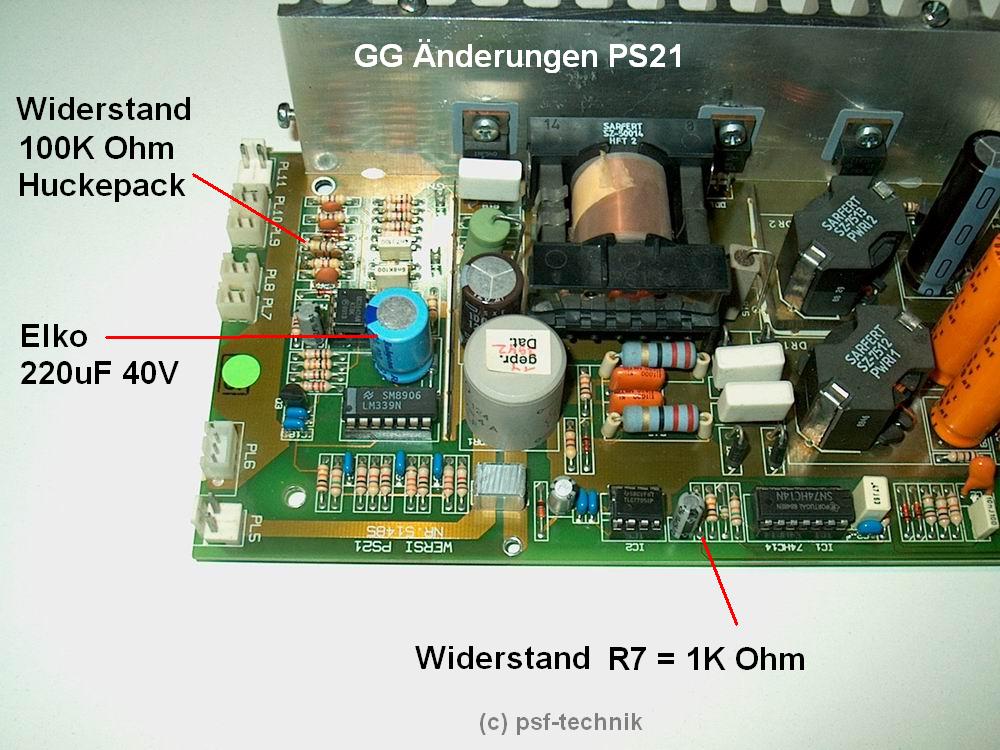

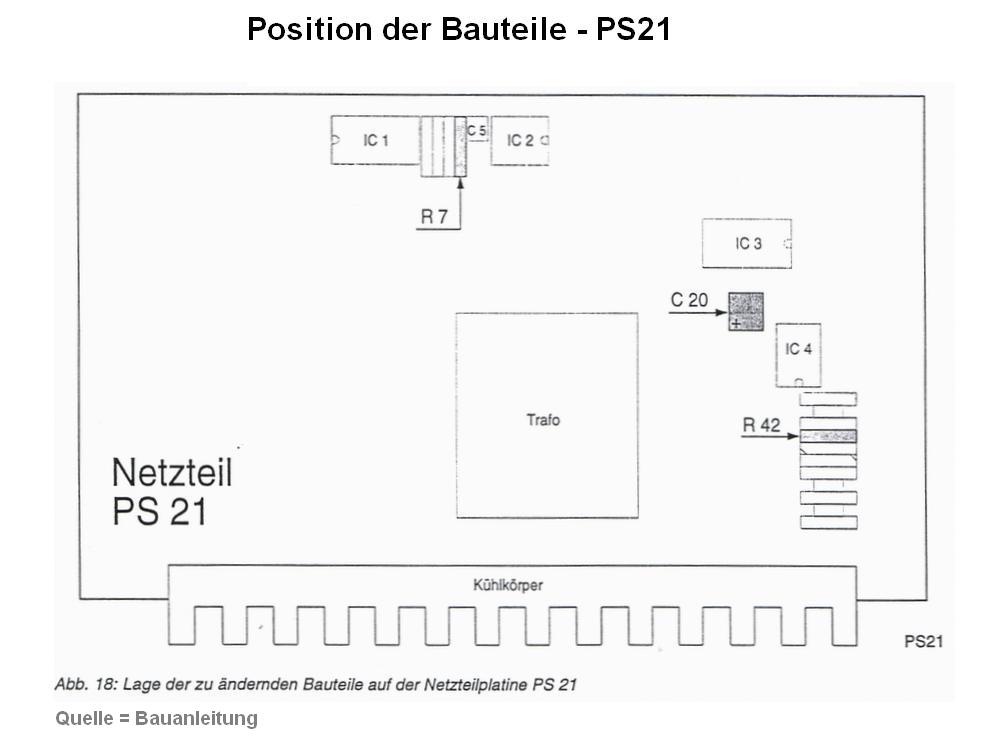

Abb. 3-1 bis 3-2 zeigt eine Übersicht der Bauteile die zu
prüfen und zu wechseln sind. Der Widerstand R7 muss 1K Ohm
betragen (br-sw-rt). Sollte das nicht der Fall sein muss der Widerstand
ausgewechselt werden. Des weiteren muss der Widerstand R42 verkleinert
werden. Dies geschieht mit Hilfe eines Huckepack Widerstands 100K Ohm
(br-sw-ge). Dieser wird benötigt damit sich die 5V
Versorgungsspannung um 100mV erhöht, damit das Golden-Gate
zuverlässig startet. Zu guter letzt wird der Elko C20
von 100uF auf 220uF 40V erhöht. Beim Einbau ist die
Polung zu beachten.
|
|
|
Bilder PS21 |
|
|
|
Abb. 3-1
|
Abb. 3-2
|
|
|
|
Anklicken zum vergrößern
|
|
|
|
|
