Flachstecker Steckverbinder defekt...

Autor

Autor: Peter Gerstberger
Datum: 06.03.2021

Editorial

Flachbandstecker können mancher Belastung nicht mehr standhalten und platzen auf. Vermehrt stellen wir immer wieder bei verschiedenen Instrumenten, Verstärkern und Zubehörgeräten fest das Flachband Steckverbinder aufgeplatzt und gebrochen sind. Hierbei handelt es sich überwiegend um die Direktverbinder von Burndy wo die Kabel eingepresst oder angeschlagen werden. Davon sind 2 Bauformen betroffen, Steckverbinder die auf Platinen aufgesteckt werden oder die Stift und Buchsenformate. Dies kann zweierlei Ursachen haben, der Alterungsprozess spielt sicherlich eine entscheidende Rolle, des weiteren wenn Stecker mit Kontaktspray behandelt worden sind. In diesen Fällen verliert sich der Weichmacher im Kunststoff, dieser wird porös und durch die Federwirkung der Kontakt zerbricht er. Diese wurde überwiegend bei WERSI Instrumenten der DX Generation, sowie bei verschiedenen Verstärkern der Aktivboxen und Zubehör Geräten wie z.B. CX5 verwendet. Sind die Stecker aufgeplatzt, ist die Funktion gestört und es kann zu Folgeschäden kommen. Anhand einer WERSI Verstärkereinheit der Box TS5100A zeige ich wie das Problem erkannt und dauerhaft gelöst wird.

Feststellung

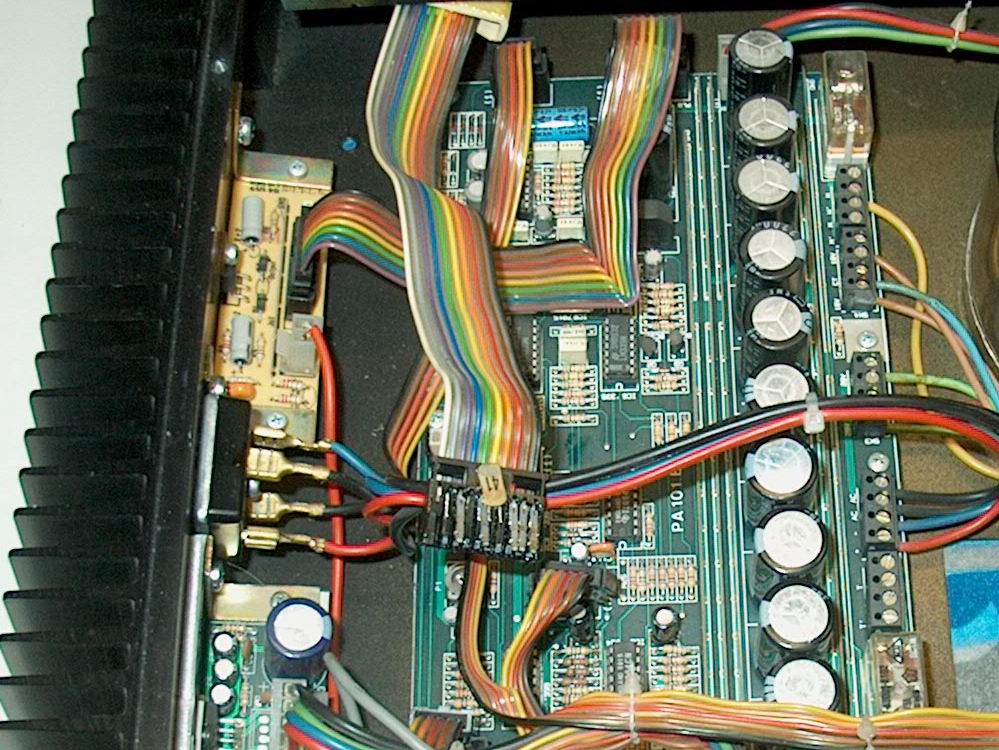

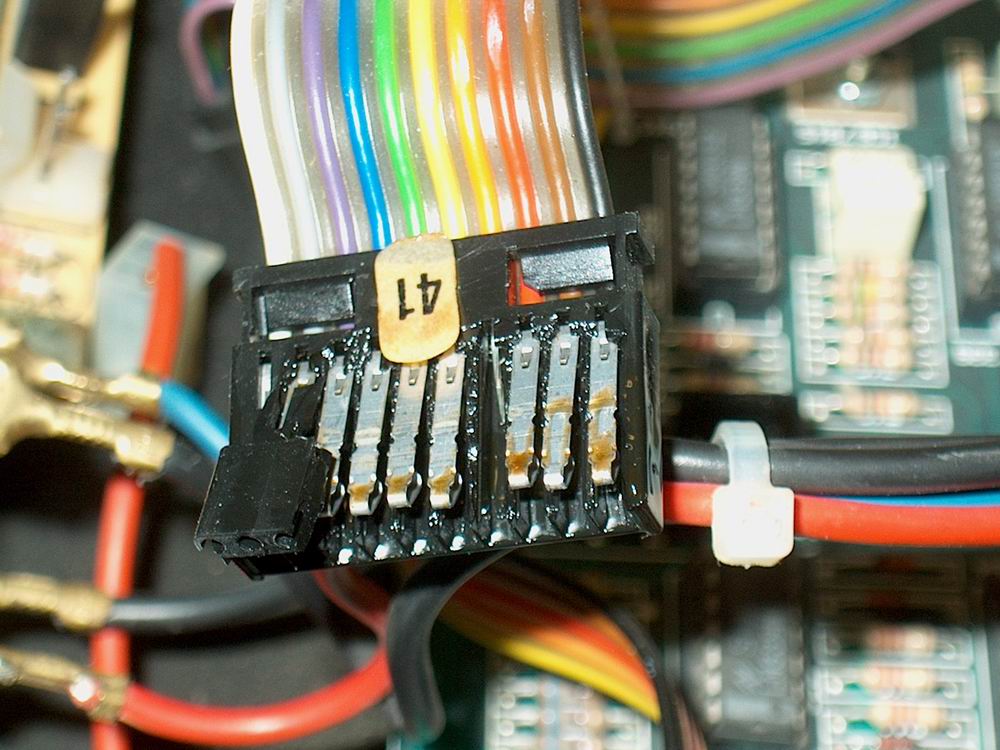

In der Abb. 1-1 und 1-2 sieht man den aufgeplatzten Steckverbinder. Ebenso sind gut die Reste des Kontaktsprays zu sehen was mit Ursächlich für den defekt ist. Da die Kabel direkt eingepresst sind kann der Stecker nur abgeschnitten werden um die Kabelenden neu zu verarbeiten.

Abb. - Flachband Steckverbinder aufgeplatzt

Abb. 1-1	Abb. 1-2

Anklicken zum vergrößern

Lösung

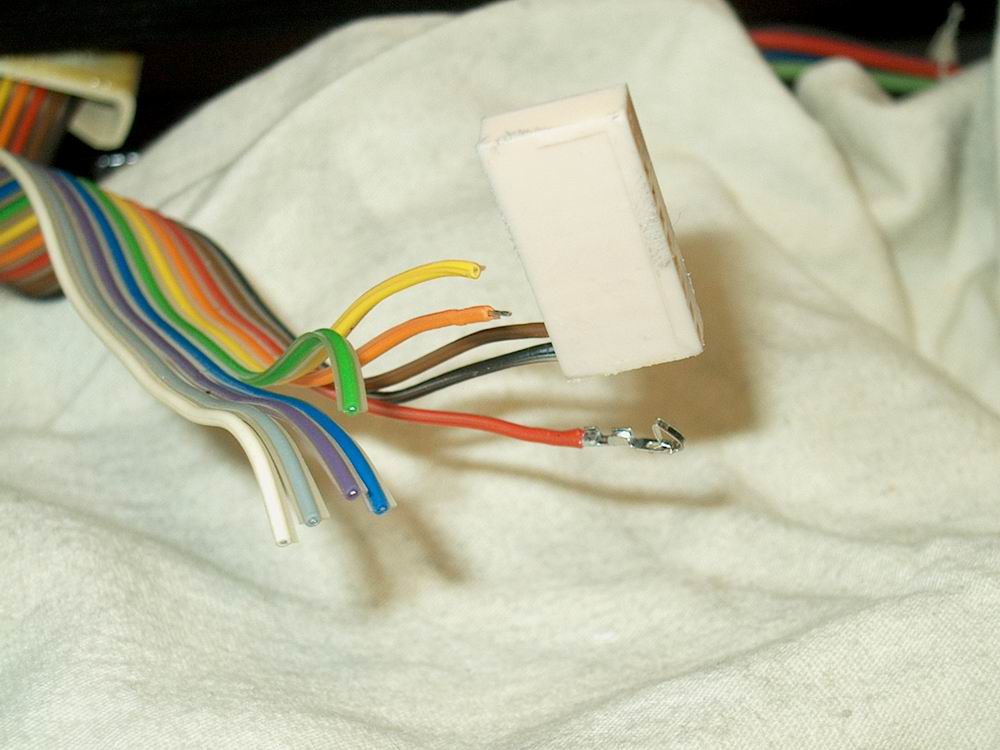

In der Abb. 2-1 wurde der Stecker abgeschnitten, das Flachbandkabel wird selektiert aufgeschnitten damit die Kabel vereinzelt werden um dann im nächsten Schritt die Crimp- Lötkontakte anzubringen. Wenn keine passende Crimpzange zur Verfügung steht können die Kontakte problemlos gelötete werden. Nach dem Löten muss lediglich die überstehenden Seiten beigebogen werden, damit sie in das Steckergehäuse passen. Ich habe als Steckergehäuse den PC1510 genutzt, dazu habe ich den Verpolungsschutz mit einem Cuttermesser abgeschnitten. Dann passt er exakt in die Burdy Stiftleiste.

Abb. Steckverbinder ersetzt

Abb. 2-1	Abb. 2-2

Anklicken zum vergrößern

Fertigstellung

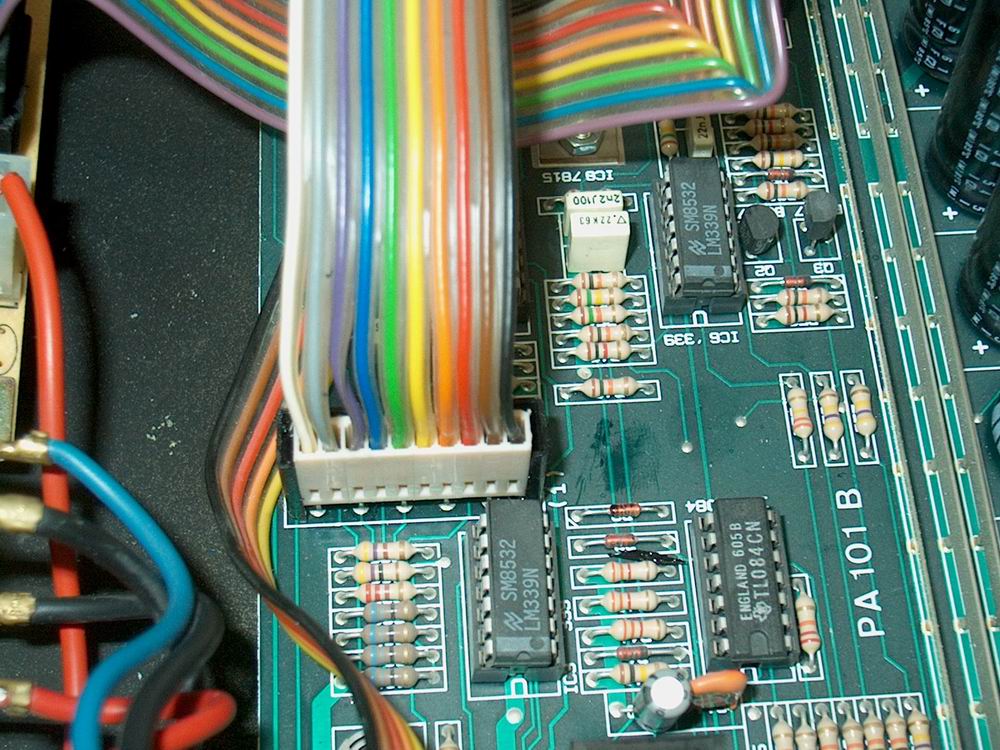

In der Abb. 2-2 sieht man die fertige Steckverbindung. Es ist darauf zu achten das die Kabelfarben nicht vertauscht werden. Der Stecker sitzt fest in der Stiftleiste und kann ohne weiteres auch für Boxen und Instrumente die transportiert werden genutzt werden.

Ersatzteile (Demnächst im Online Shop)

Ersatz Steckverbinder:
PC1510 - Steckverbinder 10pol. RM2,54mm Einzelkontakte
