Power-Booster ersetzt OM961 Hybridverstärker

Autor

Autor: Peter Gerstberger
Datum: 01.03.2023

Editorial

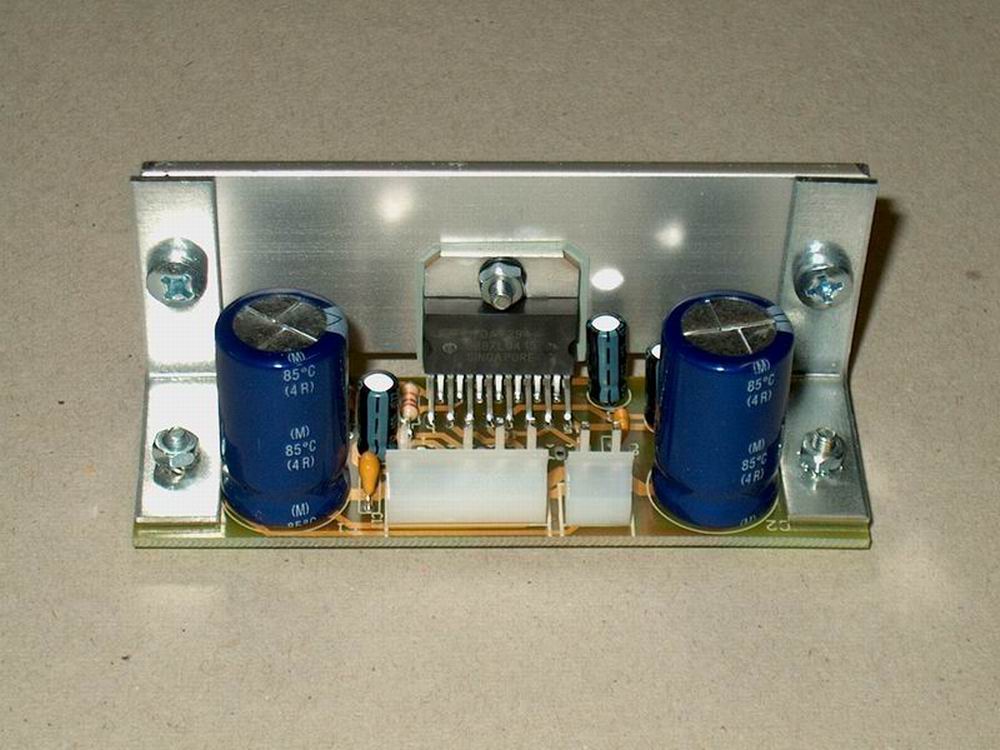

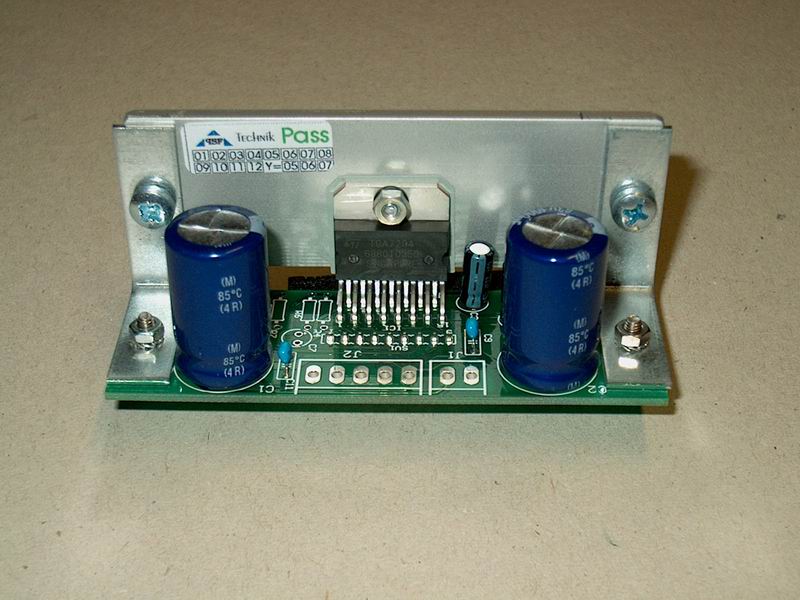

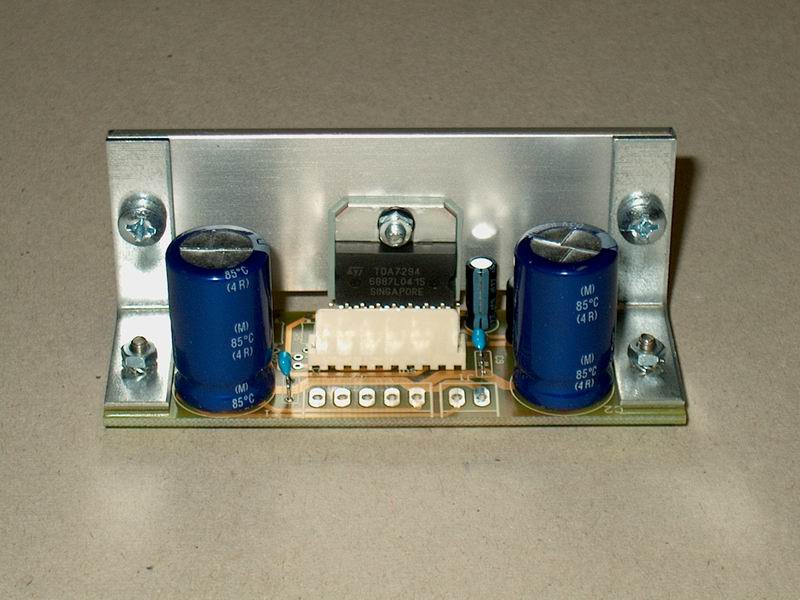

Ersatzteile für ältere Instrumente sind immer schwerer zu beschaffen. Als dann der Hybridverstärker OM961 von Phillips abgekündigt wurde und nicht lieferbar war, hat das zu großen Auswirkungen auf dem gesammten Markt geführt. Betroffen war nicht nur Wersi sondern auch eine ganze Reihe sogar sehr namhafter HiFi Hersteller die diesen Baustein in Ihren Verstärkern als auch Aktivboxen verbaut hatten. Nachdem Wersi selber kein Ersatz parat hatte haben wir bei PSF-Technik die Entwicklung angestossen um für unserer Kunden eine Lösung zu finden. Dies hat insbesondere die Wersi Instrumente DX400-500 Beta, Delta und Gamme sowie die DX10 Omega betroffen. Ebenso wurde der OM961 in dem Leistungseinschub LE20 der W-Serie verbaut. Zuguterletzt natürlich die Aktivboxen TS5100A, T410A und die ältere Version TS5001. Als dann auch noch ein großer HiFi Hersteller auf uns zugekommen ist, ob wir für seine Aktivboxen auch noch eine Variante bauen könnten hat das ganze Projekt fahrt aufgenommen. Heute sind wir in der 3. Generation, die den jeweiligen technischen Vorrausetzung angepasst wurde. Die Abb. 1-1 bis 1-3 zeigen die drei von uns gebauten Varianten. PB961-TS für die Wersi Aktivboxen TS5100A und T410A. PB961-DX für die Leistungseinschübe LE20-30 und die Version PB961-HF für die HiFi Anlangen. Letztere Version kann auch sehr universal eingesetzt werden.

Abb. - Varianten der Power-Booster

Abb. 1-1	Abb. 1-2	Abb. 1-3

PB961-TS	PB961-DX	PB961-HF
Anklicken zum vergrößern

Montage und Austausch

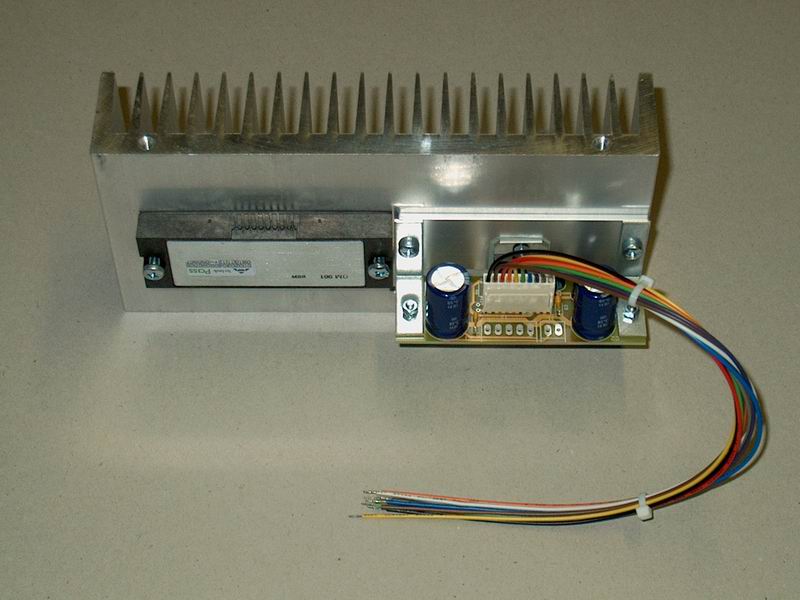

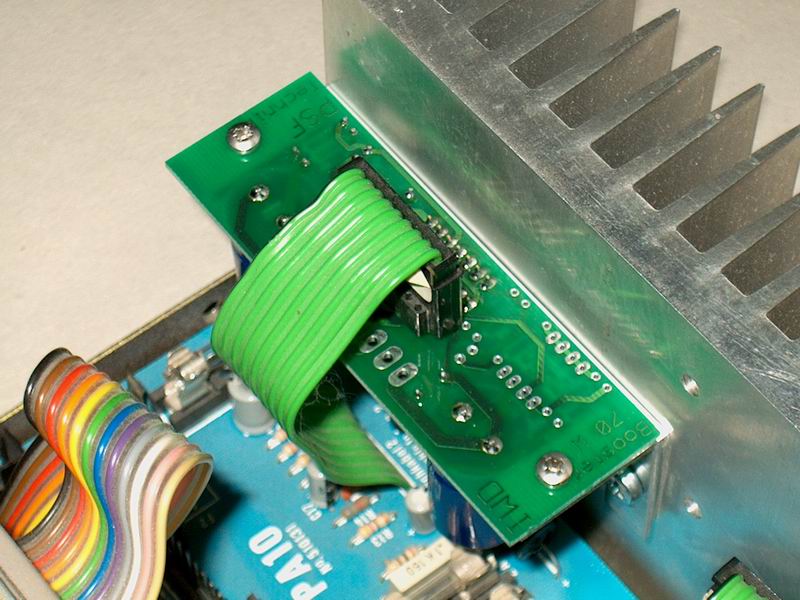

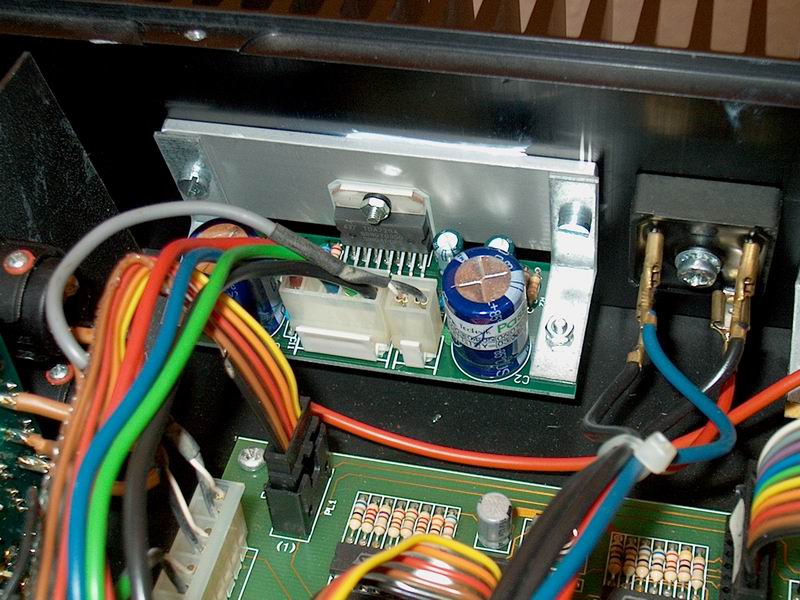

Die Montage der Power-Booster gestaltet sich sehr einfach. Sie werden als komplettes Modul geliefert und bestehen aus der Basisplatine, zwei kräftigen korrosionsgeschütze Befestigungswinkeln sowie einer Aluminiumplatte für die Montage am Kühlkörper. Sie passen exakt auf die Bohrungen der OM961. In der DX Variante werden Sie Überkopf montiert, da die Steckverbindung unterhalb der Basisplatine ist. Die TS-Variante hat die gleichen mechanischen Maße wie die Original PA102 Platine und passt somit genau an die gleiche Position. Die von uns gelieferten Power-Booster haben noch einen weiteren Vorteil, es müssen keinerlei technischen Änderungen auf den bestehenden Vorverstärkerplatinen gemacht werden. Somit kann das Auswechseln auch von jedermann erfolgen. Etwas mehr Aufwand macht die HF-Variante, da der Anschluss über ein Anschlusskabel erfolgt. Dies wurde gemacht weil es Platzprobleme in einigen HiFi Verstärkern gegeben hat. Durch diese Lösung kann der PB961-HF Überkopf montiert werden und der Anschluss zur Platine über das mitgelieferte Kabel erfolgen. Die Pin kompatibelität muß dabei gewahrt bleiben. Die Abb. 2-1 bis 2-3 zeigen die jeweiligen Varianten und Ihre Montage.

Abb. Montage der Power-Booster

Abb. 2-1	Abb. 2-2	Abb. 2-3

PB961-TS in den Wersi Boxen TS5100A-T410A	PB961-DX in den Wersi Einschüben LE20-30	PB961-HF Kühlkörper bei HiFi Verstärkern
Anklicken zum vergrößern

Nachbauten

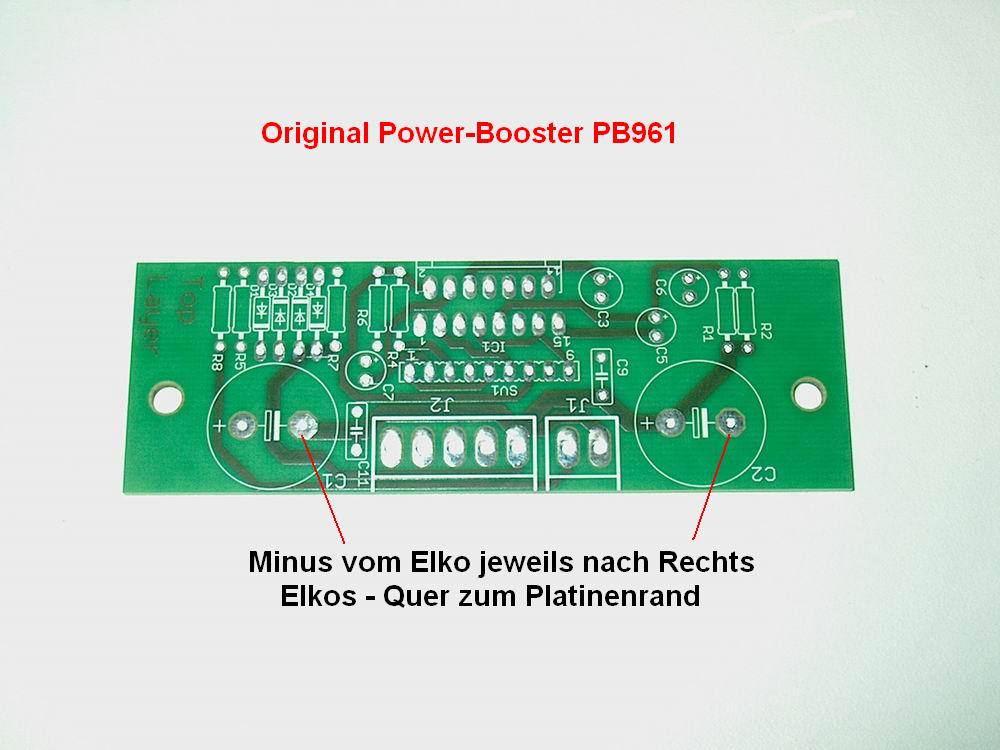

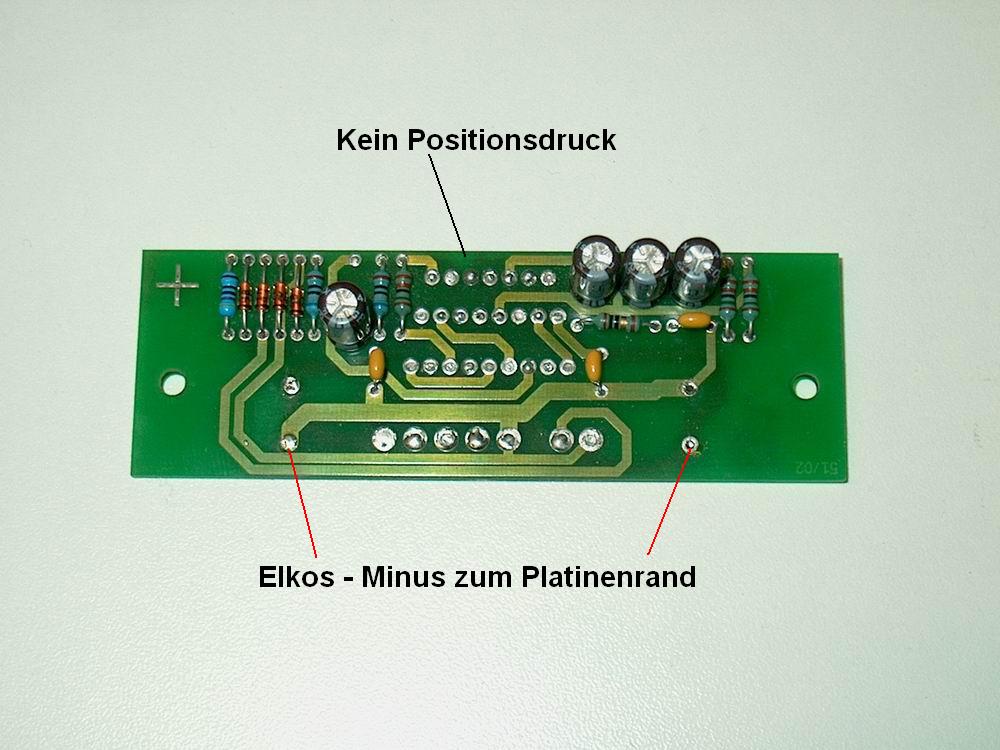

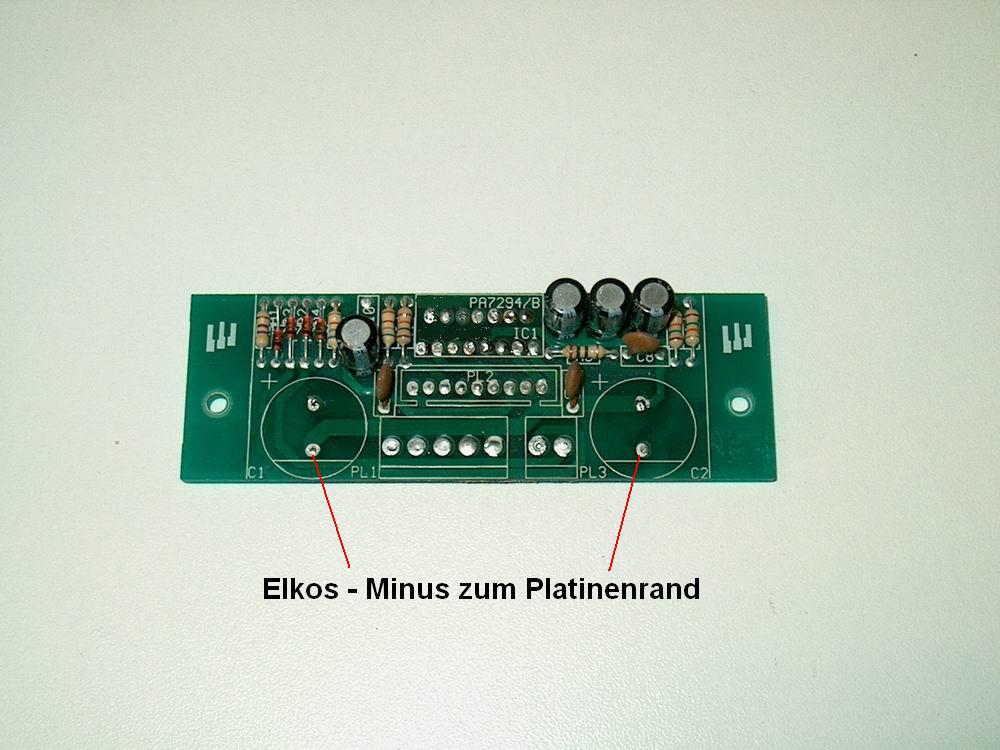

Ist ein Produkt auf dem Markt erfolgreich gibt es leider auch immer wieder Nachahmer. Natürlich haben wir unser Produkt schützen lassen. Leider sind zwei Varianten aufgetaucht die nicht ganz kompatibel mit dem Original OM961 sind, wo es zu Folgeschäden an den Verstärkern kommen kann. Damit Sie die unterscheiden können hier die Abb. 3-1 bis 3-3. Man kann diese sehr gut erkennen, zum einen am Positionsdruck und noch einfacher an der Position der beiden großen Elkos am Eingang. Beim Original Power-Booster sind die beiden Elkos quer zur Platine montiert, wärend bei den beiden anderen die Elkos mit der Minus Seite zum Platinenrand eingelötet sind. Ein weiteres Merkmal ist unser PSF-Technik Logo auf dem Original.

Abb. Nachbauten und Original

Abb. 3-1	Abb. 3-2	Abb. 3-3

Anklicken zum vergrößern

Nachhaltigkeit

Durch dieses Ersatzteil tragen wir auch zur Nachhaltigkeit bei. Würden alle Hersteller Ihre Produkte so gestalten das man Sie bei einem Defekt Reparieren kann würde das mehrere Mio. Tonnen Elektroschrott einsparen und auch maßgeblich zur CO2 Bilanz beitragen. Der Power-Booster wird ab März 2023 wieder aufgelegt, besuchen Sie unseren PSF-Technik Online-Shop.
