Einzelne Tasten auswechseln...



Autor

Autor: Peter Gerstberger
Online seit: 18.12.2020
Update: 17.01.2021

Editorial

Durch den Spielbetrieb und Alterung der Instrumente können Tasten beschädigt sein und müssen gewechselt werden. Um bei älteren Wersi Instrumenten defekte Tasten auszutauschen müssen sie eine klar definierte Reihenfolge einhalten, damit keine weiteren Schäden an der Tastatur entstehen. In dieser Anleitung zeigen wir Ihnen wie Sie vorgehen müssen. Folgen sie der Schritt für Schritt Methode. Alle Bilder können durch anklicken vergrößert werden..

Schritt 1

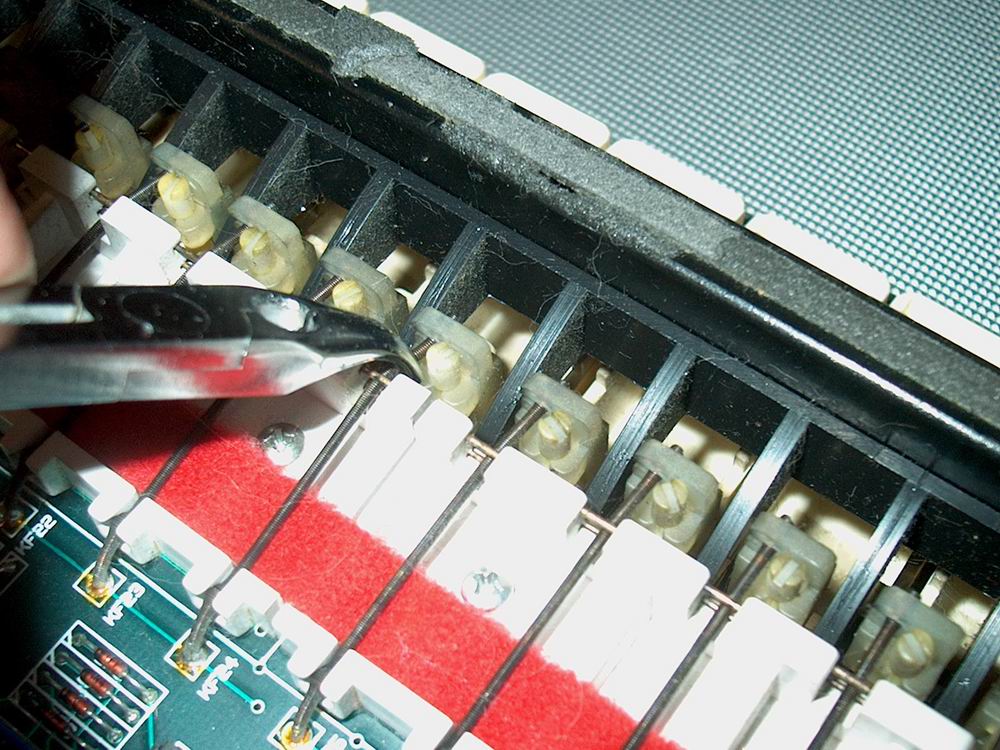

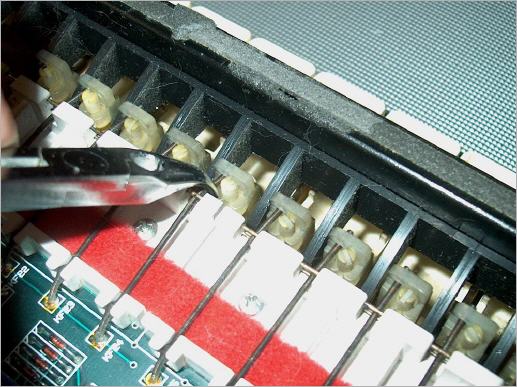

Als erstes müssen Sie mit einer kleinen Spitzzange die Kontaktfeder aushängen. Dazu die Kontaktfeder vor dem Federhalter anfassen und seitlich aushängen. (Bild 1-1)

Bild 1-1


Schritt 2

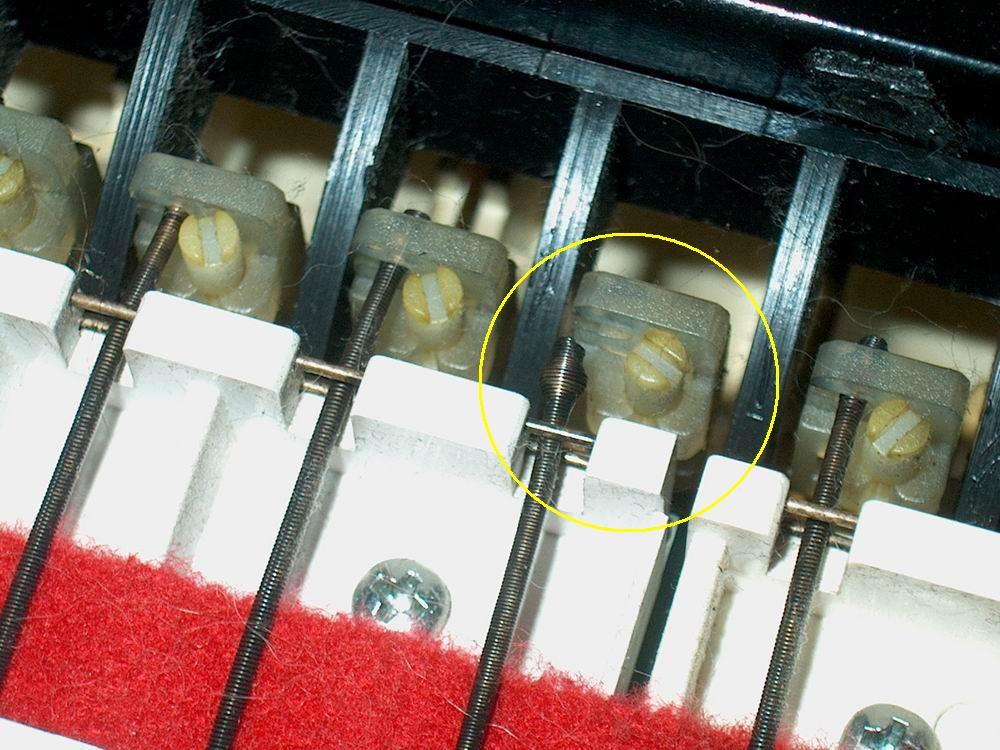

Die Kontaktfeder muß vollständig ausgehängt sein und darf nicht verbogen werden. (Bild 2-1)

Bild 2-1


Schritt 3

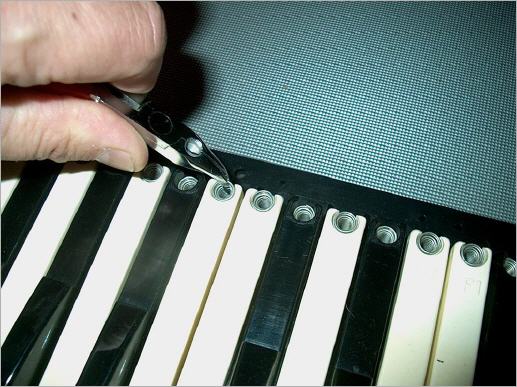

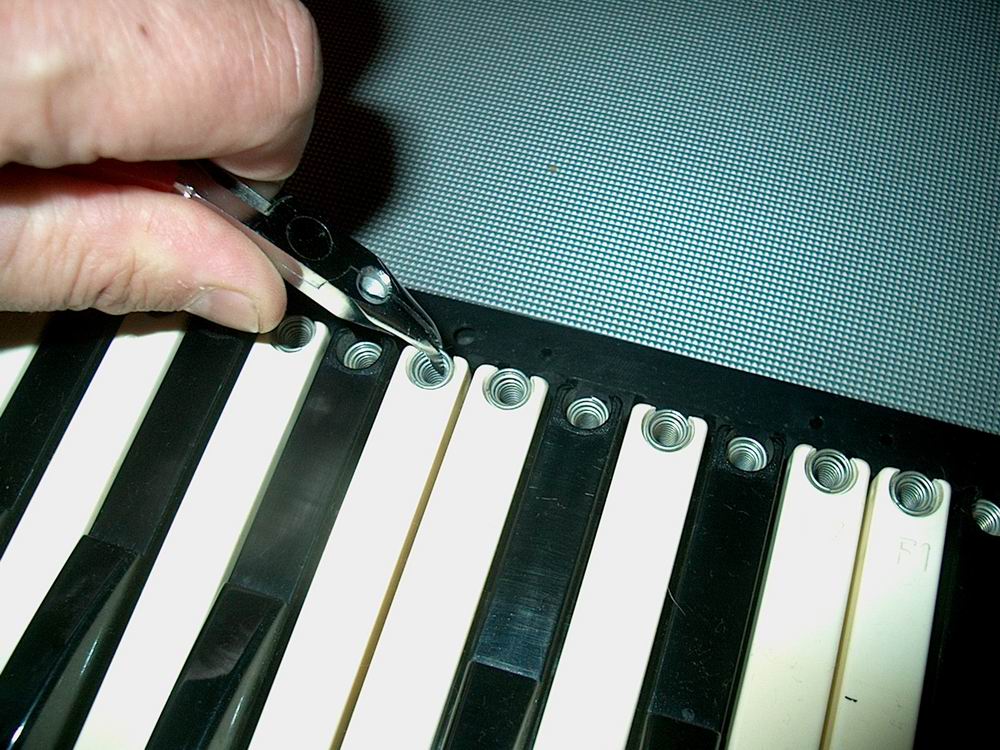

Als nächstes wird die Zugfeder von oben ausgehängt. Dazu mit einer Zange die Zugfeder nach oben anziehen und nach hinten weggehen. (Bild 3-1)

Bild 3-1


Schritt 4

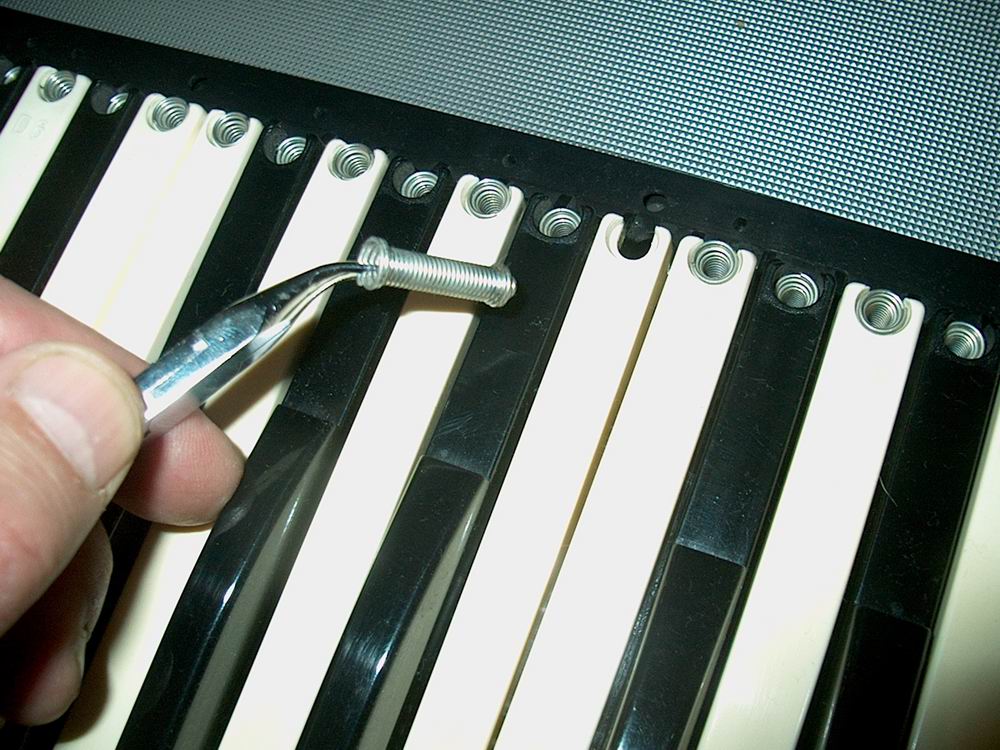

Die Zugfeder aus dem Manualgitter etwas nach unten drücken und dann nach hinten wegnehmen, die Zugfeder ist nun frei. Bitte beachten Sie die Zugfedern dürfen nicht vertauscht werden, Halbtöne und Ganztöne haben unterschiedliche Zugfedern. (Bild 4-1)

Bild 4-1


Schritt 5

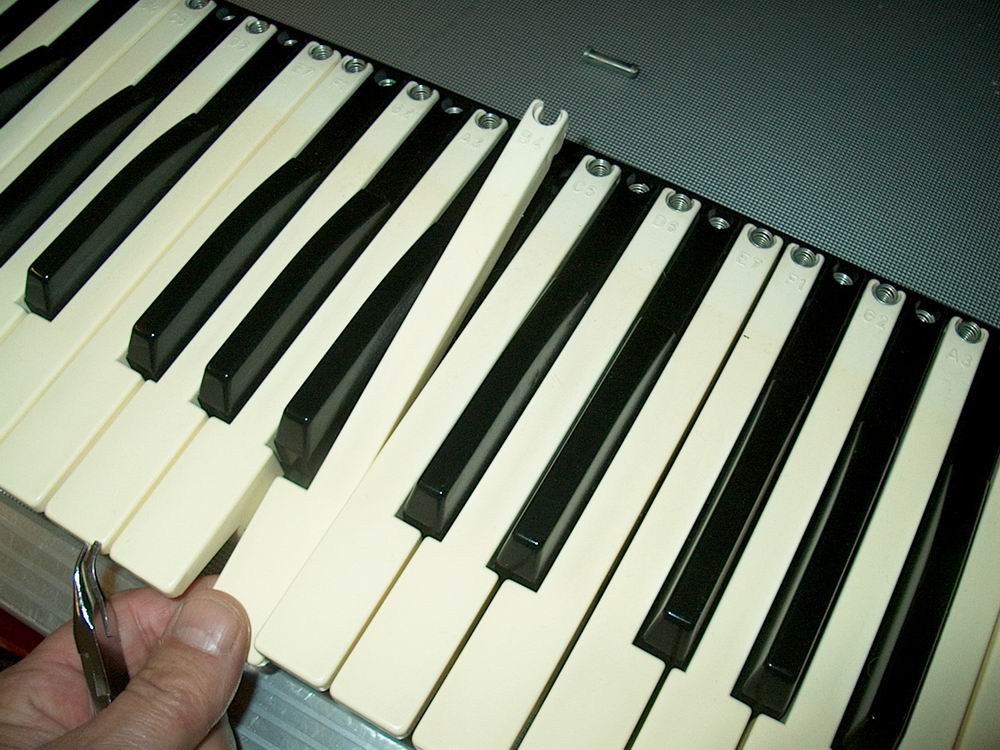

Die Taste ist nun frei und kann leicht nach vorne gekippt werden. (Bild 5-1)

Bild 5-1


Schritt 6

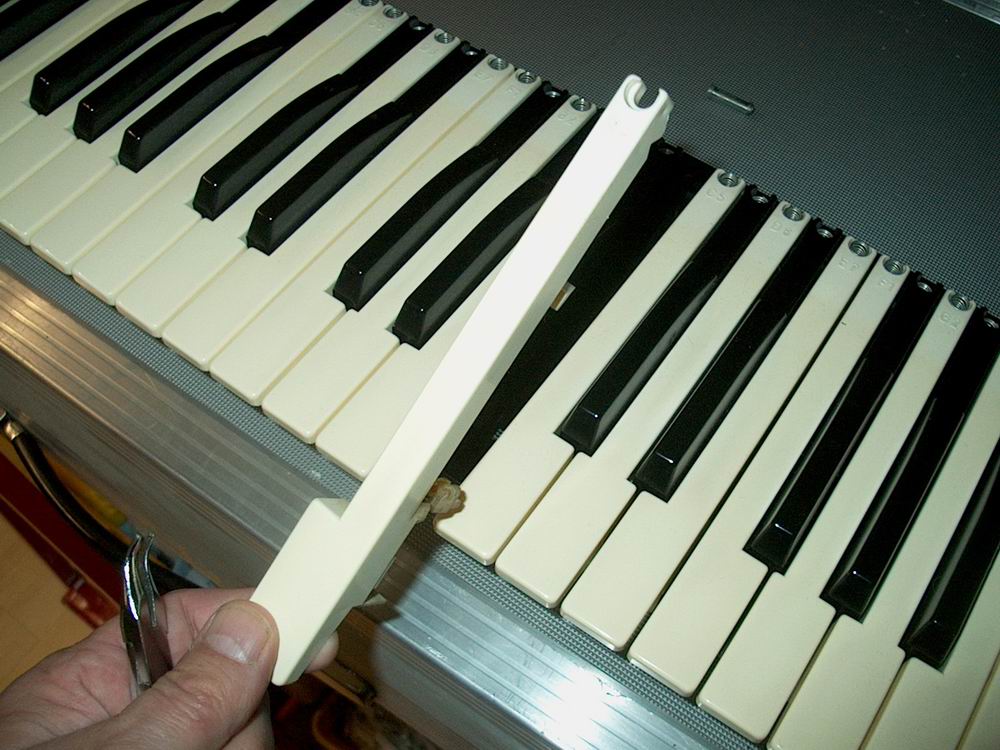

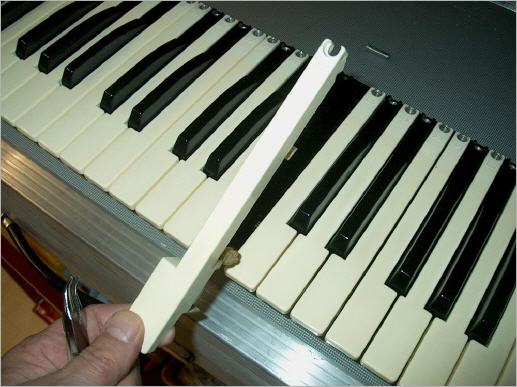

Die Taste kann nun vorsichtig nach oben herausgenommen werden. (Bild 6-1)

Bild 6-1


Schritt 7

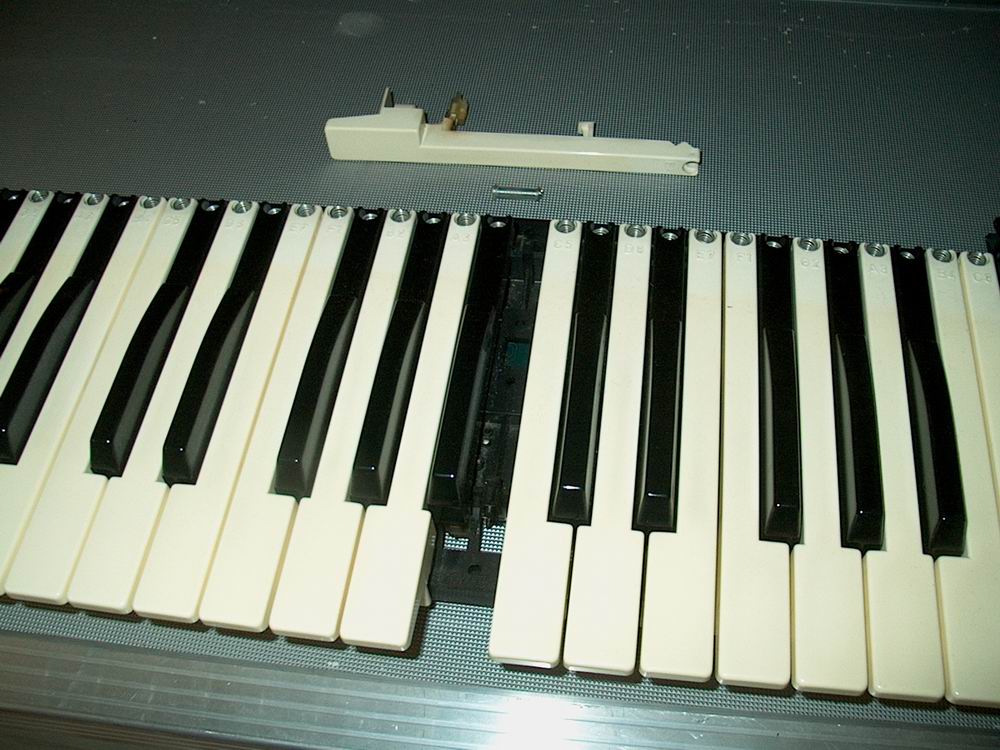

Entweder Sie positionieren die Zugfeder hinter das Manual oder sie markieren sie, die Zugfedern sollten nicht vertauscht werden, sondern an der gleichen Position wieder eingebaut werden. (Bild 7-1)

Bild 7-1


Schritt 8

In umgekehrter Reihenfolge kann nun die neue Taste eingesetzt und fertiggestellt werden.

Schritt 8 - Taste einsetzten
Schritt 9 - Zugfeder einhängen
Schritt 10 - Kontaktfeder einhängen.


Fertigstellung

Der Tastenwechsel ist nun abgeschlossen. Sollten Sie das Manual ausgebaut haben, vergessen Sie nicht alle Kabel wieder anzuschließen, sollten Sie Fragen zu diesem Thema haben können Sie uns gerne kontaktieren.


Haftungsausschluss

Alle Anleitungen dieser Webseite wurden nach bestem Wissen und Gewissen von mir als ehemaligem Wersi-Techniker nach dem derzeitigen Stand der Technik erstellt. Gleichwohl übernehme ich keine Gewähr für Aktualität, Fehlerfreiheit, Vollständigkeit oder Qualität der bereitgestellten Informationen und schließe jede Haftung bezüglich aller materiellen und immateriellen Schäden, die durch die Umsetzung der dargestellten Informationen entstehen, aus. Bitte beachten Sie diesbezüglich meinen >Link Haftungsausschluss<
