Mikrofoneingang Wersi CD-Line



Autor

Autor: Peter Gerstberger
Online seit: 20.08.2022
Update:


Editorial

Bei Mikrofonvorverstärkern in der Wersi CD-Line Generation kommt es vermehrt zu Störgeräuschen solange kein Mikrofon eingesteckt ist und  der Volume Regler aufgedreht wird. Dies kann mehrere Ursachen haben. Zum einen haben wir festgestellt das beim Aufbau der Orgel wo ein MP10 eingebaut wurde, die Mono Klinke Eingangsbuchse nicht korrekte verdrahtet wurde. Hier wurde schlicht und ergreifend die Drahtbrücke von der GND Masse unten auf den Schalteingang vergessen . Dies hat zur Folge das der Eingang Hochohmig ist und bei aufgedrehtem Volume Regler Störungen und starkes Rauschen erzeugt. Des weiteren wurden bei der Wega ältere Versionen der MP3 Platine verbaut, wo diese Verbindung auf der Leiterbahnseite nicht vorhanden ist. Dies muss man dann nachträglich einbauen. Als letztes ist festzustellen das durch Verschmutzung der Schaltbuchsen die Kontakte nach den herauszeiehn des Klinkensteckers nicht mehr korrekt schließen. Hier muss die Eingangsbuchse gereinigt oder erneuert werden. Danach darf das Störungsproblem nicht mehr vorhanden sein.

Mikrofonvorverstärker MP10

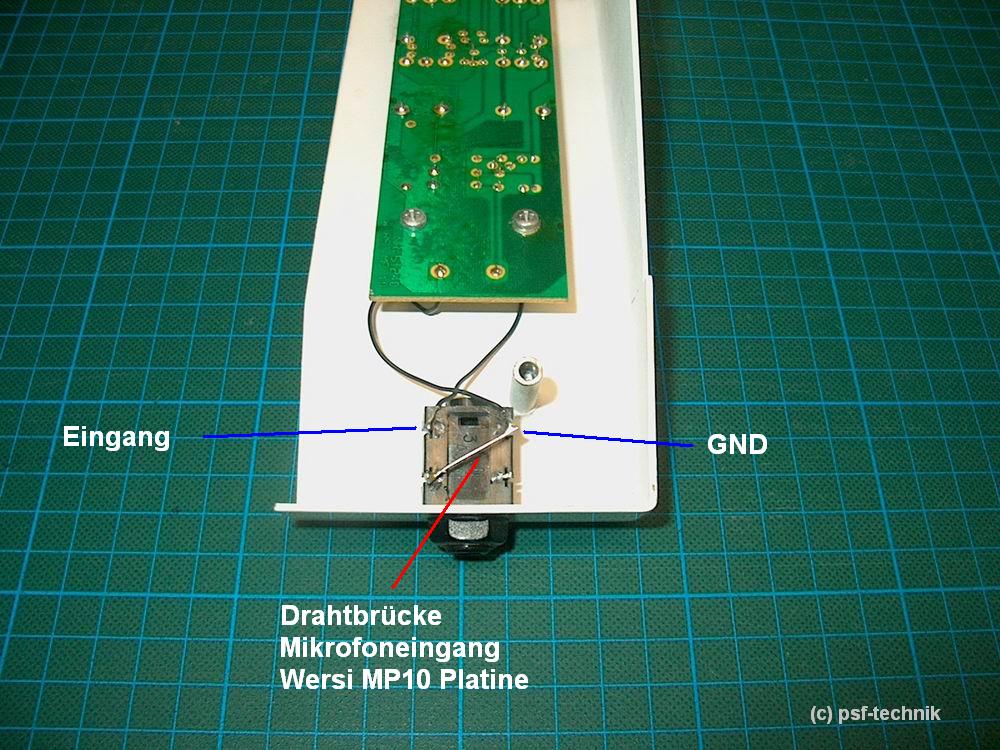

Wie auf der Abb. 1-1 zu sehen, muß die Klinke Eingangsbuchse eine Drahtbrücke von GND auf PIN1 enthalten. Ist dies nicht der Fall muss diese nachträglich eingebaut werden. .

Mikrofonvorverstärker MP3

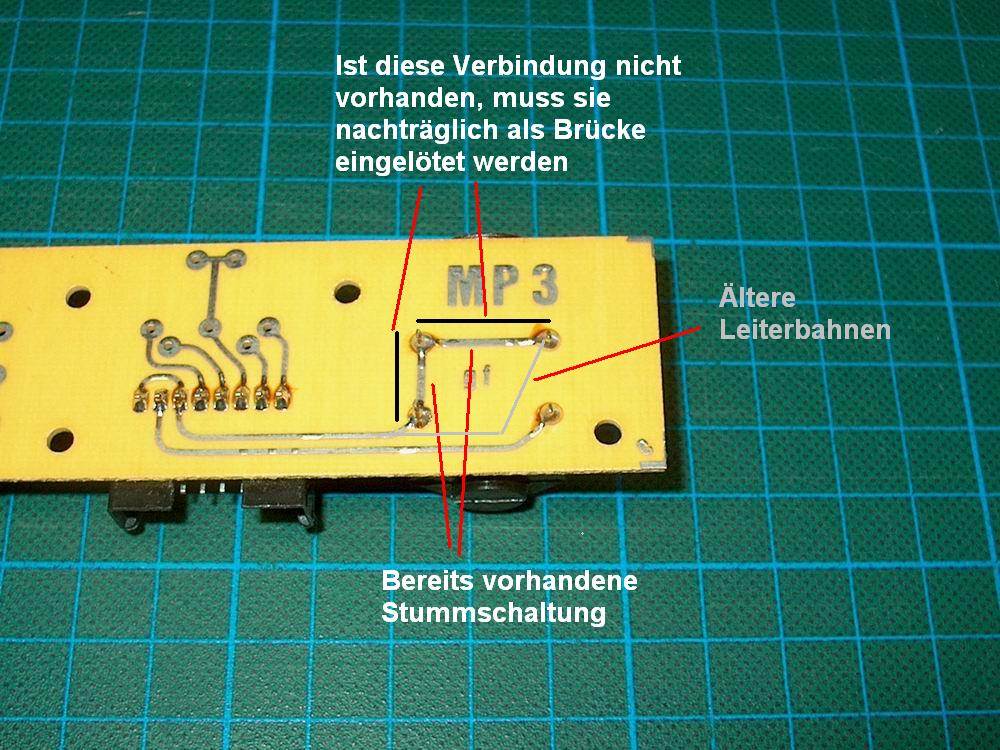

Wie auf der Abb. 1-2 zu sehen, sind die Leiterbahnen bereits für die Stummschaltung vorhanden. Ist dies nicht der Fall muss nachträglich eine Drahtbrücke eingebaut werden. Die Abbildung zeigt auch die frühere Leiterbahnführung, die dann durch Brücken ersetzt werden muss. Ist die Leiterbahnführung wie auf den Bild vorhanden muss nichts geändert werden.

Abb. 1-1  Abb. 1-2


Reinigung der Eingangsbuchse

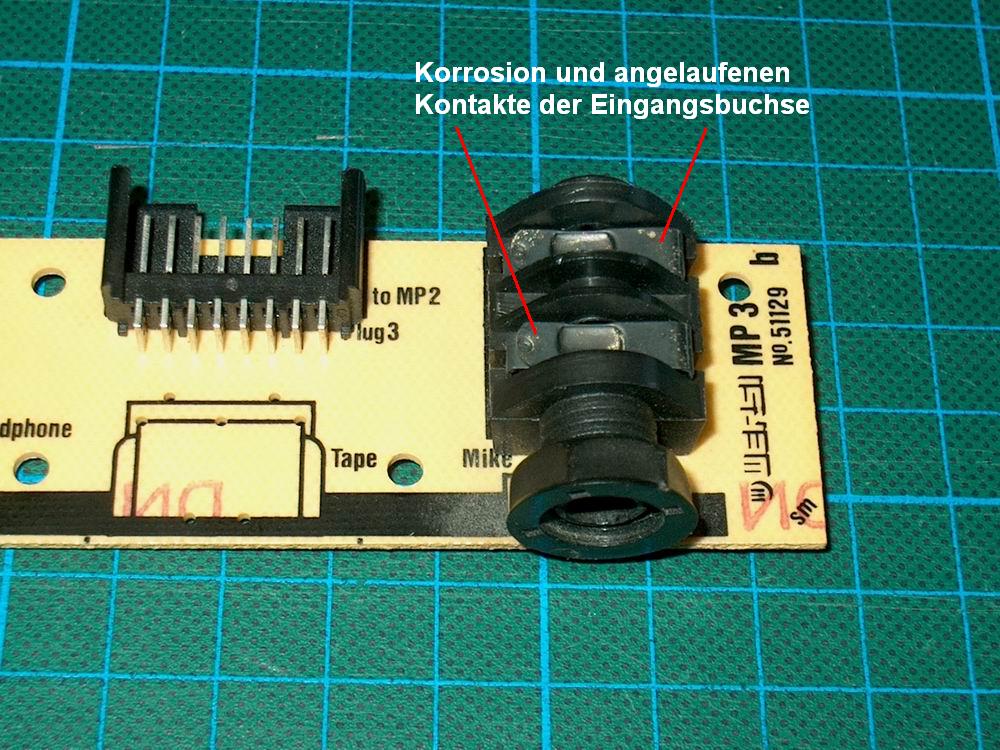

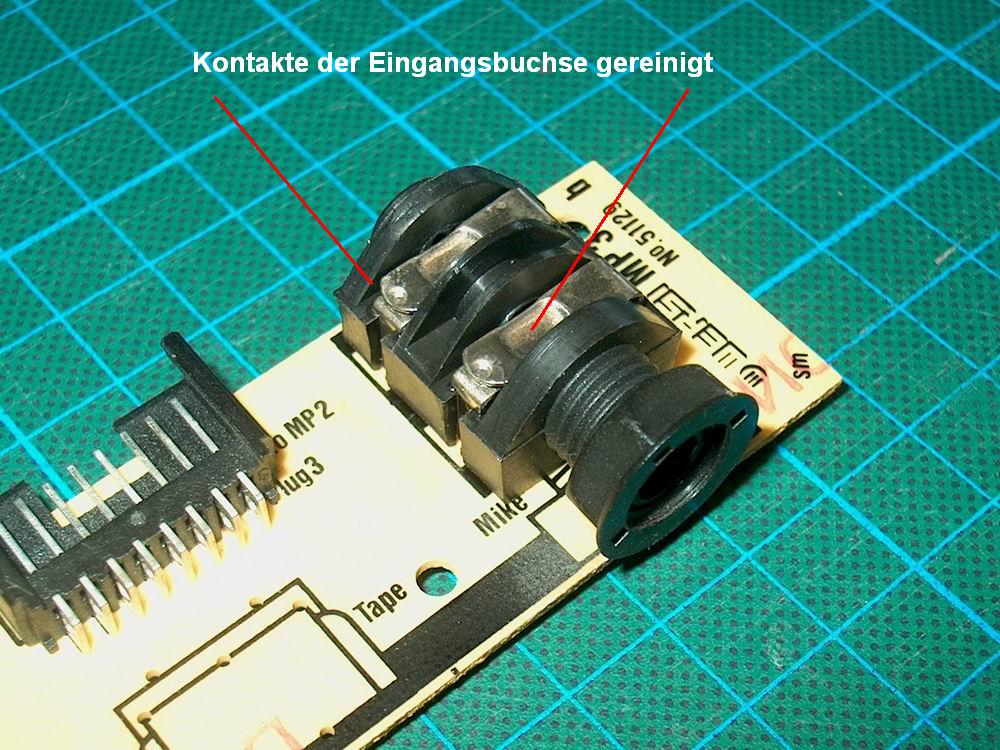

Wie auf der Abb. 2-1 zu sehen, sind die Kontakte der Eingangsbuchse stark korrodiert. Dies erkennt man an der Schwarzen Verfärbung. Nach der Reinigung sind die Kontakte wieder glänzend wie auf der Abb. 2-2 zu sehen. Die Reinigung kann mit einem Glasfaserpinsel erfolgen, wichtig dabei ist auch unter dem Kontaktbügel die Schließkontakte sauber zu machen, das ist der Kontaktaktauslöser damit die Schaltung nach dem herausziehen des Mikrofons wieder korrekt arbeitet.

Abb. 2-1   Abb. 2-2
