PA106 Aussetzter & Relaiswechsel

Autor

Autor: Peter Gerstberger
Online seit: 26.06.2020
Update: 28.01.2021

Editorial

Bei sehr leiser Spielweise setzen bei dem Verstärker PA106 der CD-Line einzelnen Kanäle teilweise aus. Sobald man die Lautsärke wieder etwas anhebt wird der Übergangswiderstand überwunden und die Lautsprecher springen wieder an. Das ist zum einen auf den Alterungsprozess als auch auf Verschleiß zurückzuführen. In diesem Beitrag zeige ich wie man das prüfen kann und letztendlich das Problem behoben wird.

Prüfen und Testen

Das kann man sehr gut testen, indem man das Wersimatic startet (ohne Begleitung) und den Lautstärkenregler ganz zurückdreht. Sobald man die Lautstärke langsam erhöht und der Übergangswiderstand überwunden ist, springt der betroffenen Kanal wieder an. Es kann auch beide Kanäle gleichzeitig betreffen.

Fehlerursache

Ein defektes Relais oder gealtertes Relais ist die Ursache dafür. Dieses Relais ist für die Einschaltverzögerung zuständig. Aufgrund das im Relais beiden Kanäle unabhängig geschaltet werden, kann es sein das die auch mal völlig unabhängig voneinander ausfallen können wenn an der Materialoberfläche der Relaiskontakte eine Degeneration eingesetzt hat.

Weitere Diagnosemöglichkeit

Um sicher zu gehen, kann man die Endstufe ausbauen und die 6 Schrauben von der Gitterabdeckung lösen, dann die Endstufe wieder in die Orgel legen verkabeln und einschalten. Das Relais kann man mit den Fingerspitzen anfassen und bewegen. Der Fehler ist mit dieser Methode klar definierbar.

Vorsicht: Keine Stromführenden Teile anfassen !.

Vorgehensweise

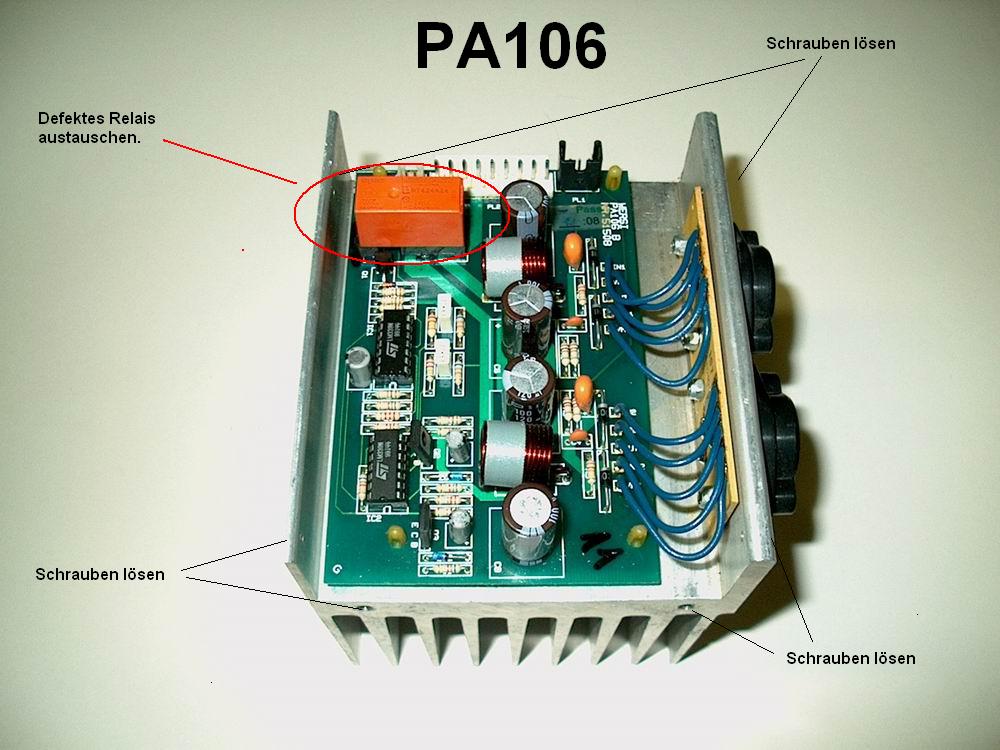

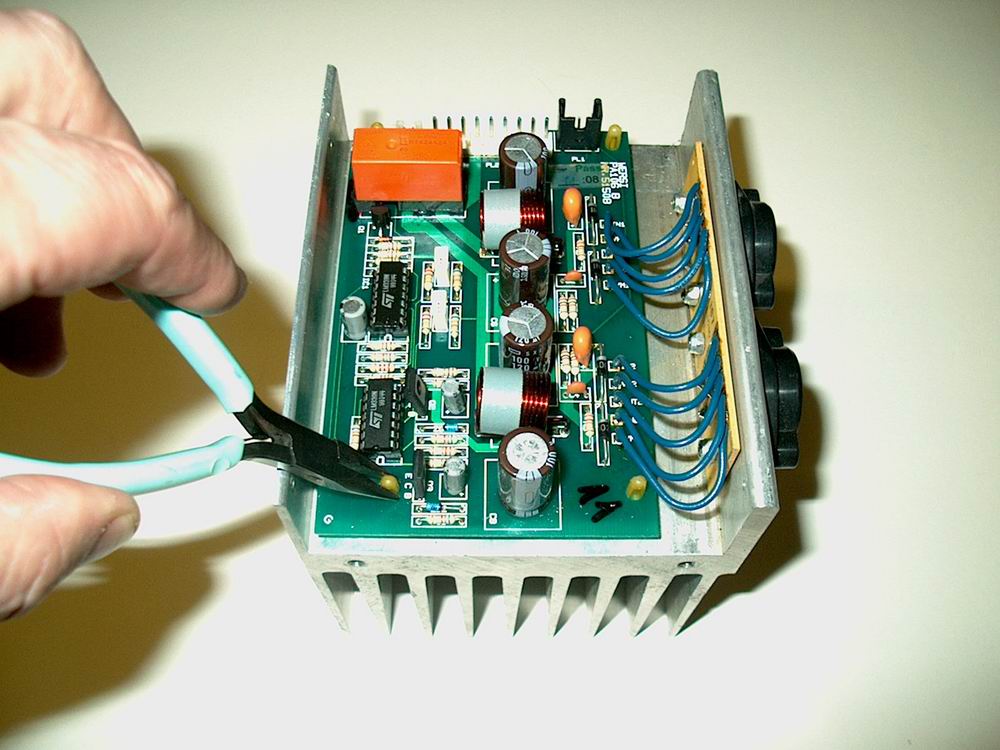

Das Relais muss ausgewechselt werden. Abbildung 1-1 zeigt die Position des Relais auf der PA106 Platine. Die technischen Werte des Original Relais sind einzuhalten. Lösen Sie die 6 Schrauben des Gitterkäfig und nehmen ihn ab. Die 4 Platikhalter siehe Abbildung 1-2 mit einer Spitzzange eindrücken und die Platine von dem Kühlkörper lösen und nach hinten klappen. Vorsicht, das keine Kabel zu den LM12CLK abreißen..

Bilder - Anklicken zum vergrößern

Abb. 1-1	Abb. 1-2

Relaiswechsel

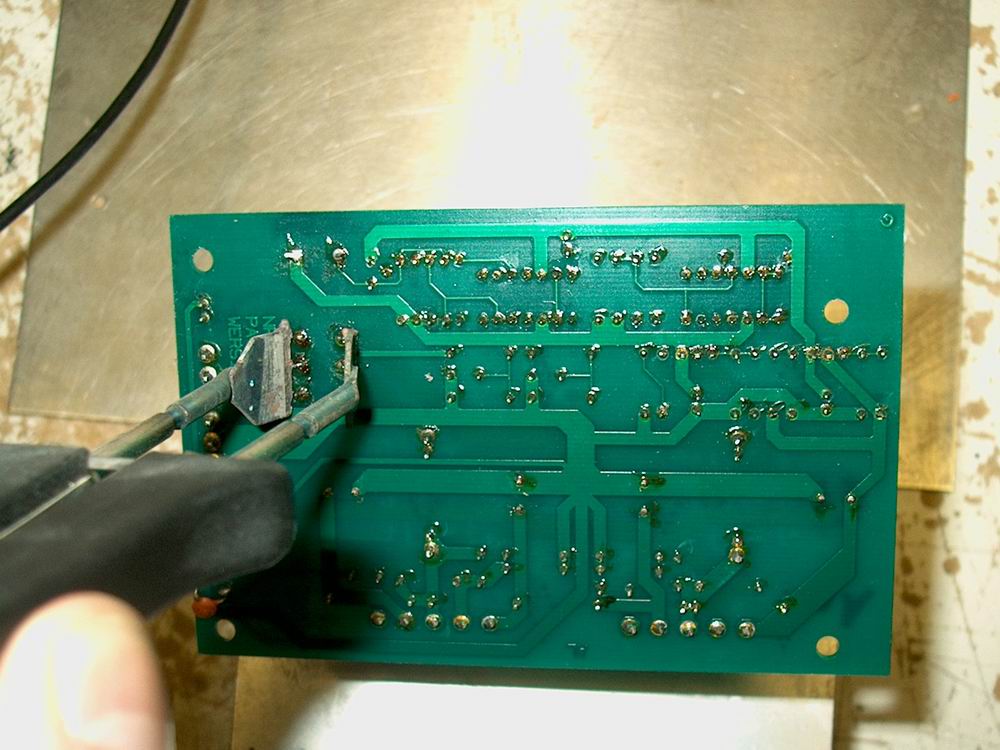

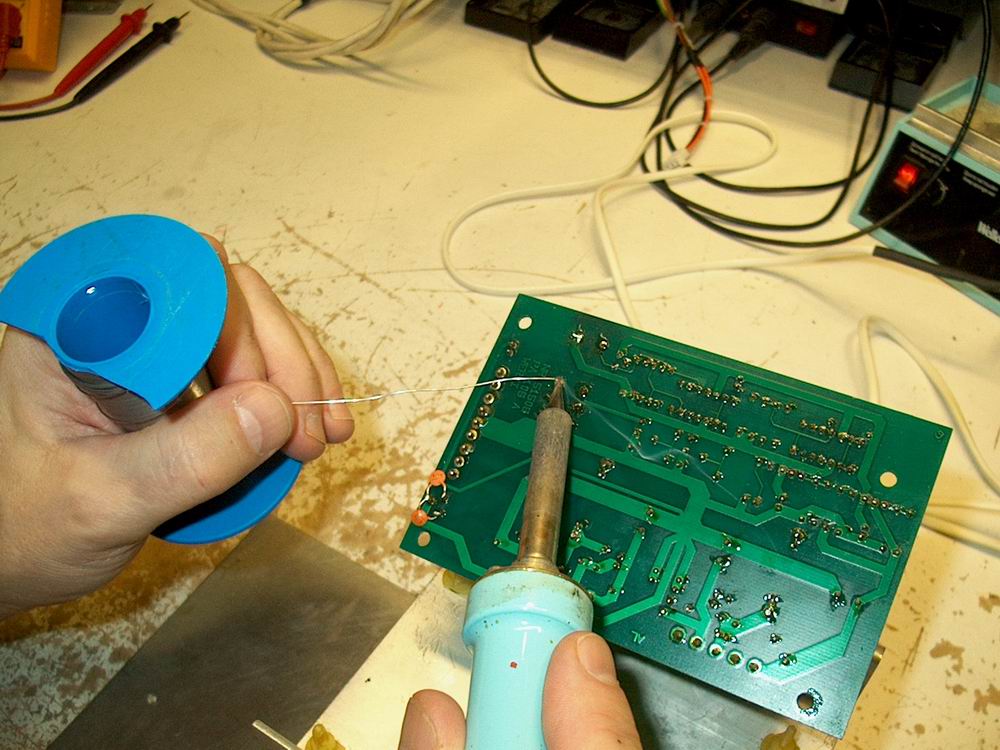

Die 8 Lötpunkte des Relais mit frischen Lötzinn verzinnen, damit ordentlich Flußmittel in die Lötaugen läuft siehe Abbildung 2-1. Optimal zum auslöten ist eine Lötzange siehe Abbildung 2-2 womit man gleichzeitig die hinteren 6 Lötkontakte erhitzt und das Relais nach vorne ankippt. Dann die beiden Lötkontakte der Spule erhitzen und das Relais herausnehmen. Die Lötaugen mit Lötlitze vorsichtig reinigen und das neue Relais einsetzten und verlöten. Ein kurzer Test in der Orgel und den Gitterkäfig wieder verschrauben, zuguterletzt die PA106 wieder in die Orgel einbauen.
.

Bilder - Anklicken zum vergrößern

Abb. 2-1	Abb. 2-2

Fertigstellung

Der Relaiswechsel ist nun abgeschlossen. Sollten Sie Fragen zu diesem Thema haben können Sie uns gerne kontaktieren.

Passende Ersatzteile

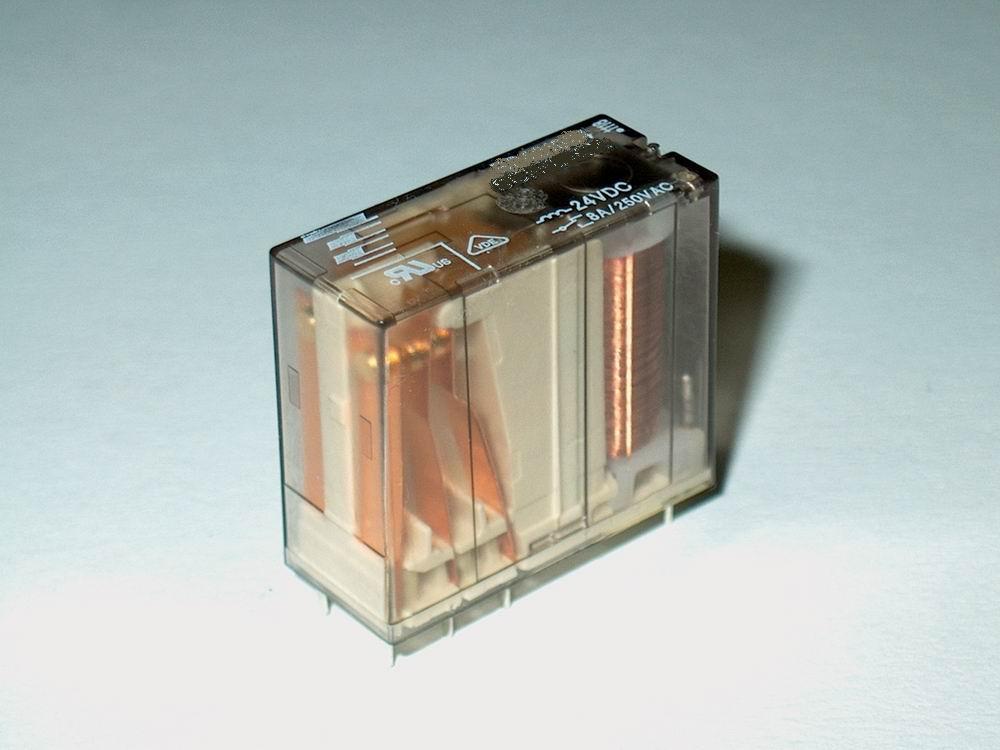

Relais für PA106 RL241042F..
Das passende Relais für Ihre PA106 finden Sie hier im
PSF-Technik Online-Shop.
