Editorial

Für die Reparatur Ihrer Module oder Baugruppen benötigen wir meistens Fotos von Platinen oder Baugruppen Ihrer Orgel. Damit Sie die wichtigsten Platinen und Baugruppen in Ihrer Orgel besser finden zeigen wir Ihnen hier eine Übersicht wo sie sich befinden. Dies bezieht sich hier auf die Orgeln der CD-Line Serie, dazu zählen die Wersi Wega, Spectra, Nova, Gala, Atlantis, Arcus und CD_Xtra.

Positionen im Baugruppenträger

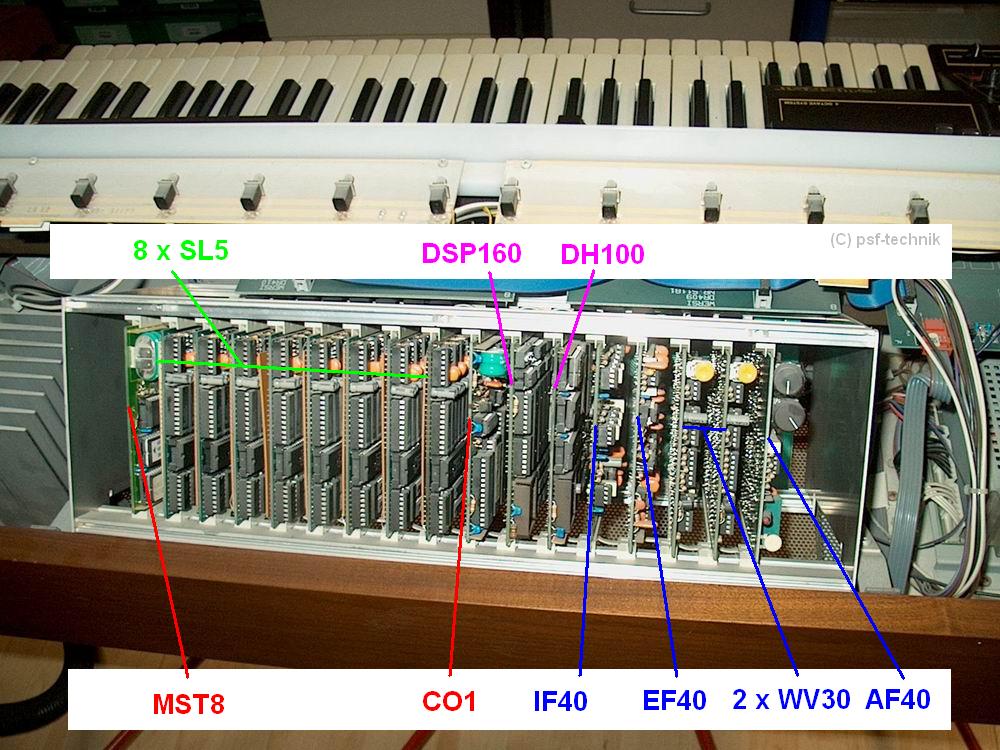

Das Abbildung 1-1 zeigt die Gesamtübersicht aller Platinen im Baugruppenträger. MST8 und CO1 sind da die beiden wichtigsten Platinen. Dies sind die Haupt Steuerplatinen Ihrer Orgel. Darauf befinden Sich auch die Akkus zur Versorgung der RAM Speicher.

Abb. 1-1

Weitere Positionsbeschreibungen werden folgen!

.
