Bei der Entwicklung der CD-Line wurde im Jahre 1987 als größte RAM Karte die 512k-Bit Cartrige vorgestellt. Das war zu diesem Zeitpunkt das Non-Plus-Ultra. Wenn man sieht wie rasant sich die Kapazitäten im laufe der Jahre weiter entwickelt haben. Im Jahre 1988 kam dann die 1024k-Bit Cartrige auf dem Markt, die bei einigen CD-Line Instrumenten nicht erkannt wurde. Bei später ausgelieferten Instrumenten wurde diese Änderung bereits gemacht. Sollten Sie ein WERSI CD-Line Instrument besitzen was die 1024k-Bit Karte nicht richtig erkennt, könnte diese technische Änderung für Sie von nutzen sein.

Die Entwicklung der Cartrige

Zu diesem Zeitpunkt gab es noch keine effektive Pinbelegung für die RAM Cartrige 1024k-Bit und größer. Somit hat das Entwicklungsteam um Dipl.Ing.W. Dittmar das Pinning
auf der Basisplatine MB_40 von der CD-Line festlegen müssen. Hierbei wurde der Pin 1 vom Stecker PL11 nicht berücksichtigt. Als die RAM Cartrige 1024k-Bit dann auf den Markt kamen wurde der Pin mit Masse / GND belegt. Damit liegt der Pin offen und die die großen RAM Cartrige wurde nicht erkannt..

Problemlösung

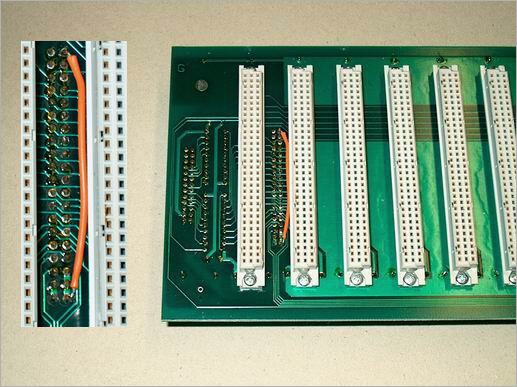

Als Lösung wird der Pin1 und Pin 39 des Steckers PL11 auf der Backplane Platine MB40 mit einer Lötbrücke versehen. Dazu muss man die MB40 komplett ausbauen und wie auf der Abbildung 1-1 zu sehen die Pin's miteinander verbinden. Danach sollte das Problem behoben sein. Es muss solgfältig gearbeitet werden und man sollte den Umgang mit einem Lötkolben beherrschen.

Abb. 1-1
