In der DX400-500 Serie, können zwei unterschiedliche Master zum Einsatz kommen. Beim auswechseln der Akkus ist einiges zu beachten. Wenn eine Platine viele Jahre in der Orgel im Einsatz war, bildet sich das Flussmittel im Lötzinn (Kolophonium) aus, was dazu führt das die Lötstellen verkleben und verhärten. Um die Akkus vernünftig entfernen zu können, verzinnen Sie zuerst mit frischem Lötzinn die Lötstellen an den alten Akkus. Achten sie darauf nur verbleiten Lötzinn zu verwenden, da die Platinen alle noch verbleit gelötet sind und eine Vermischung von verbleiten und bleifreiem Lötzinn zu kalten Lötstellen führt. Nach dem herausziehen der Akkus muss der Lötzinn aus den Durchkontaktierungen entfernt werden. Verwenden sie hierzu keine Lötpumpe, da die Leiterbahnen um den Akku sehr dünn sind und dadurch beschädigt werden können. Verwenden sie ausschließlich Entlötlitze. Diese saugt schonend das Lötzinn aus den Durchkontaktierungen. Reinigen Sie den Bereich um den Akku z.B mit Isopropanol aber niemals mit Kontaktsprays.

Position auf MST3

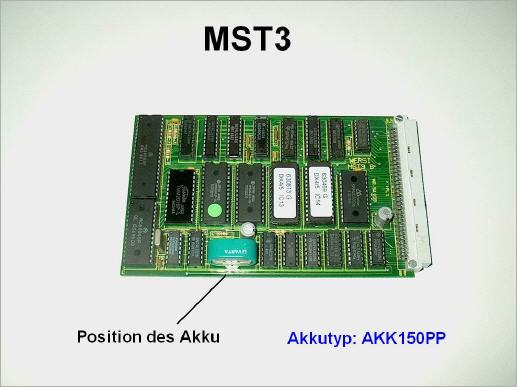

Die Abbildung 1-1 zeigt die Position des Akku auf der WERSI MST3 Platine. Hier ist bereits der AKK150PP eingebaut. Ältere Akkus können Schwarz gekapselt oder Blau Rund sein. Achten sie unbedingt darauf den richtigen Akkutyp zu verwenden.

Bild 1-1

Position auf MST4

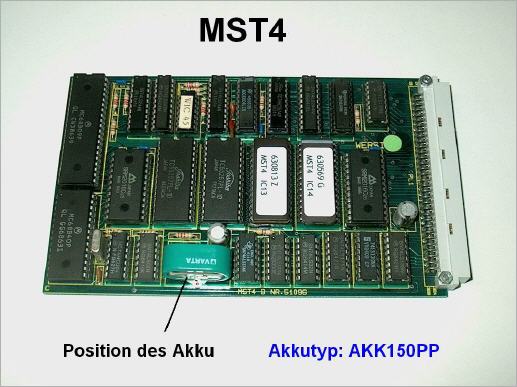

Die Abbildung 2-1 zeigt die Position des Akku auf der WERSI MST4 Platine. Hier ist bereits der AKK150PP eingebaut. Ältere Akkus können Schwarz gekapselt oder Blau Rund sein. Achten sie unbedingt darauf den richtigen Akkutyp zu verwenden. Nutzen Sie den Link in "Passende Ersatzteile".

Bild 2-1

Fertigstellung

Ist der Akkuwechsel abgeschlossen, achten Sie bitte darauf das der Master wieder in den richtigen Slot gesteckt wird. Nach dem starten muss die Orgel neu geladen werden da sonst das Schlagzeug durcheinander ist und die CV Klänge durch den Akkuwechsel leer sind. Sollten Sie Fragen zu diesem Thema haben können Sie uns gerne kontaktieren.
