Editorial

An den Leistungseinschüben nagt das Zeichen der Zeit, was Ausfallerscheinungen und durchgebrannte Sicherungen zur Folge hatte. Nach dem ersten Einschalten stellt man fest das die Relaisschaltung zur Einschaltverzögerung nicht mehr funktionierte, somit bleibt die Orgel stumm und auch der Kopfhörer sagt keinen Pieps mehr.

Fehlersuche

Festgestellt wurde das die Versorgungsspannung der OM961 Hybridverstärker fehlt. Nach Ausbau der Platine PA10 konnte man deutlich erkennen das zwei Leiterbahnen weggebrannt waren, diese befinden sich direkt am Brückengleichrichter B80C7000 der an eine Kühlblech befestigt ist. Wie Sie in der Abb. 1-1 sehen, sind die beiden Leiterbahnen beschädigt, der Brückengleichrichter ist in den meisten Fällen defekt und muss erneuert werden. Die Leiterbahnen sind dann mit Drahtbrücken zu ersetzten. Um zu prüfen ob die Schaltung funktioniert und das Relais wieder einschaltet sollten die OM961 abgezogen werden. Damit läuft der Verstärkerteil Lastfrei.

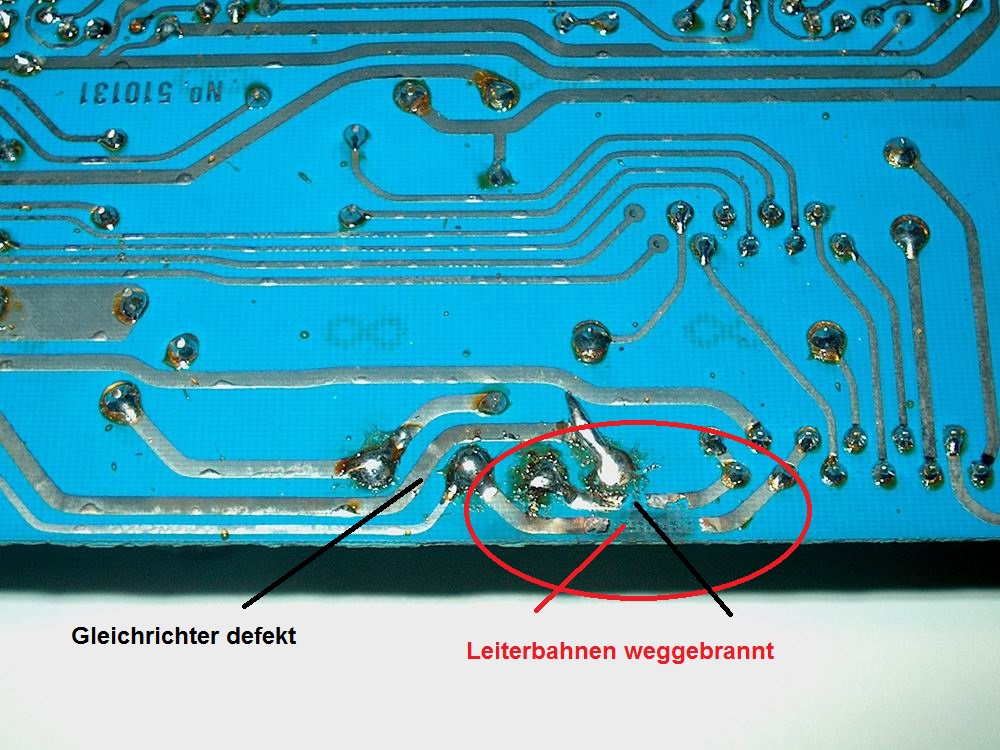

Leiterbahnen am Brückengleichrichter beschädigt

Abb. 1-1

Anklicken zum vergrößern

Ursache - Folgefehler

Nach dem erneuern des Gleichrichters startete die Verzögerungschaltung wieder einwandfrei, auch die Versorgungsspannung war wieder vorhanden. Um sicherzugehen das keine Folgeschäden entstehen, sollten die beiden OM961 auf unserem Prüffeld getestet werden. Hierbei wurde festgestellt das beide defekt sind, der erst hat ein kompletten Kurzschluss verursacht, was den defekten Gleichrichter zur Folge hatte, der zweite hatte Gleichspannung am Ausgang. Beide OM961 werden gegen moderne Power-Booster DX ersetzt. Wie auf den Abb. 2-1 zu sehen passen die Power-Booster exakt auf die vorhandenen Positionen der OM961. Durch den Alterungsprozess trocknen die vergossenen Kondensatoren im den alten Hybridverstärker aus, was dann zum Defekt führt. Es ist immer zu empfehlen, beide OM961 zu ersetzten.

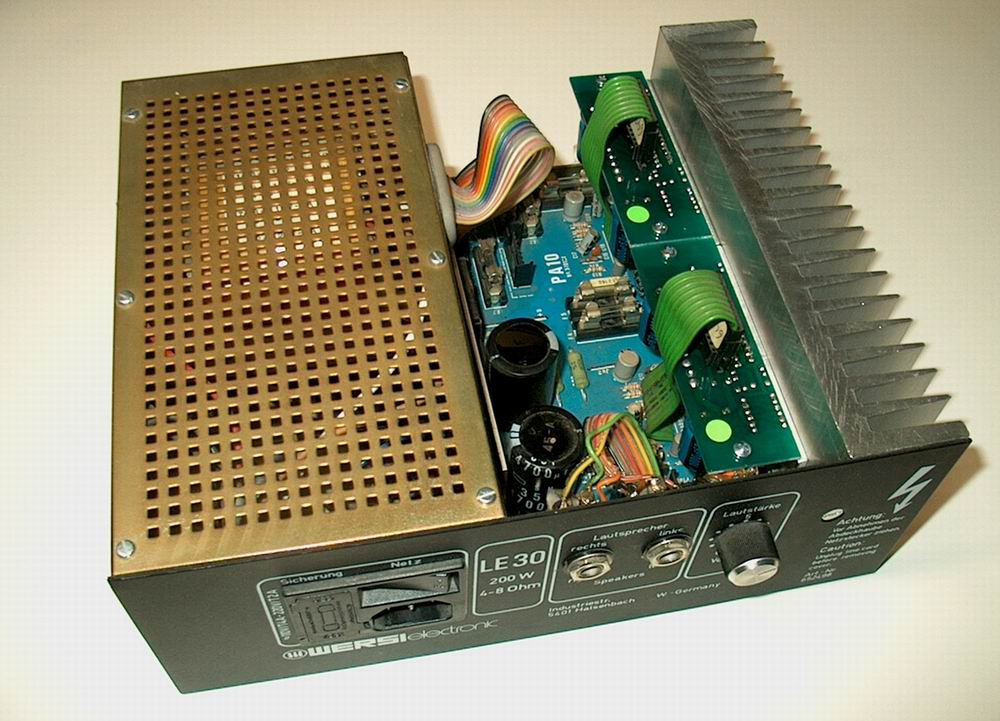

LE30 mit neuen Power-Boostern

Abb. 2-1

Anklicken zum vergrößern
