PPP-Serie - Versteckte Akku Schäden

Autor

Autor: Peter Gerstberger
Online seit: 14.01.2023
Update:

Editorial

Des öfteren erreichen uns Platinen und Baugruppen mit versteckten Akkuschäden. Auf den ersten Blick sieht alles gut aus, schaut man allerdings genauer hin stellt man fest das der Akku bereits ausgelaufen ist. Am Beispiel dieser TGM3 aus der Pegasus, Phone_x Performer Serie möchte ich Ihnen zeigen auf welche Details man achten muss wenn man bei fehlerhaften Verhalten der TGM auf Ursachensuche geht.

Akku Abdeckung

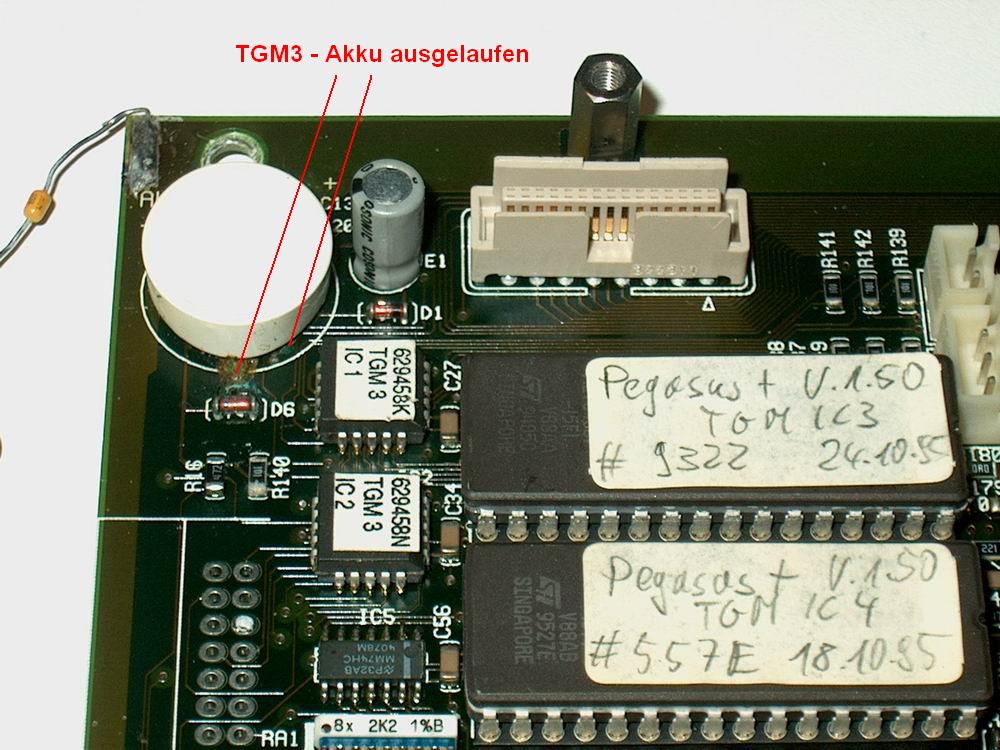

Wie auf der Abb. 1-1 zu sehen, hat der Akku eine weiße Abdeckkappe. Schaut man genauer hin, sieht man das am unter Ende die Leiterbahnen sich bereits verfärbt haben. Dies sind die ersten Anzeichen eines undichten Akkus.

Verdecke Akke Schäden erkennen

Abb. 1-1

Anklicken zum vergrößern

Abeckung entfernen

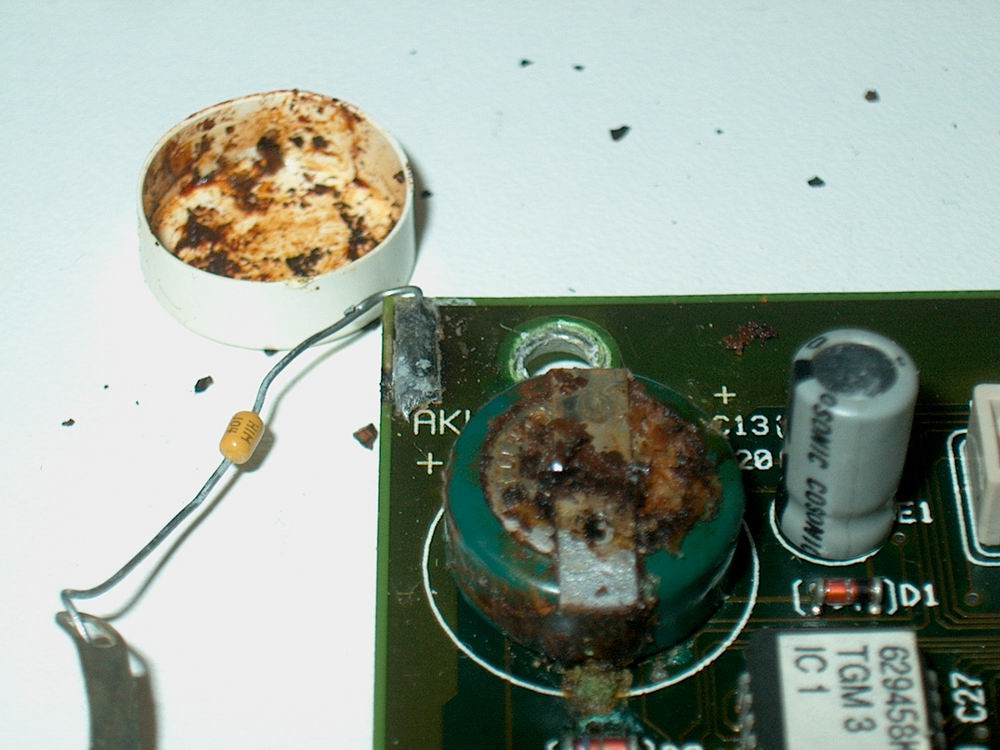

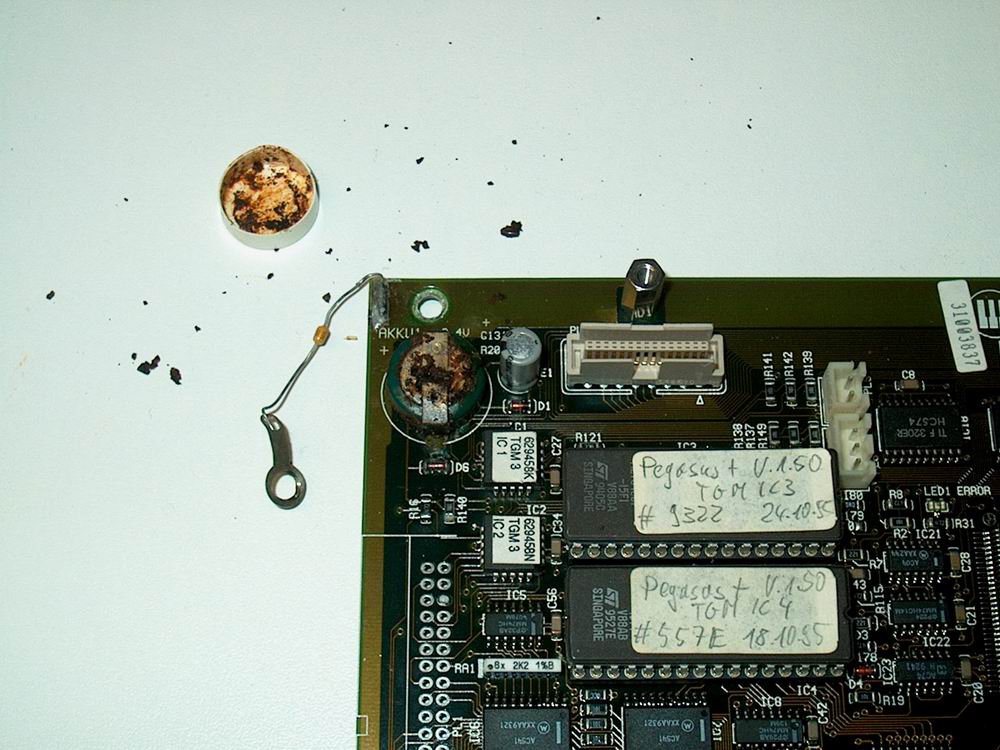

Als nächsten Schritt sollte man das weiße Abdeckkäppchen vorsichtig entfernen um darunter zu schauen. Wie auf den Abb. 2-1 und Abb. 2-2 zu sehen hat der Akku seine Lebensdauer weit überschritten und die Säure ist bereits ausgetreten. Damit ist die Verfärbung am Rand des Akkus schon geklärt. Wie es darunter aussieht kann erst festgestellt werden wenn der Akku von der Platine entfernt wurde. Dieser Arbeitsschritt muss mit größter Vorsicht und Sorgfalt gemacht werden. Wird der Akku ohne Vorbehandlung der Schadhaften Stelle einfach so entfernt, bleiben die darunter laufenden Leiterbahnen am Akku hängen und die Platine hat einen weiteren Schaden genommen.

Akkuschäden auf TGM3 Platine

Abb. 2-1	Abb. 2-2	Abb. 2-3

Anklicken zum vergrößern

Platinen Unterseite

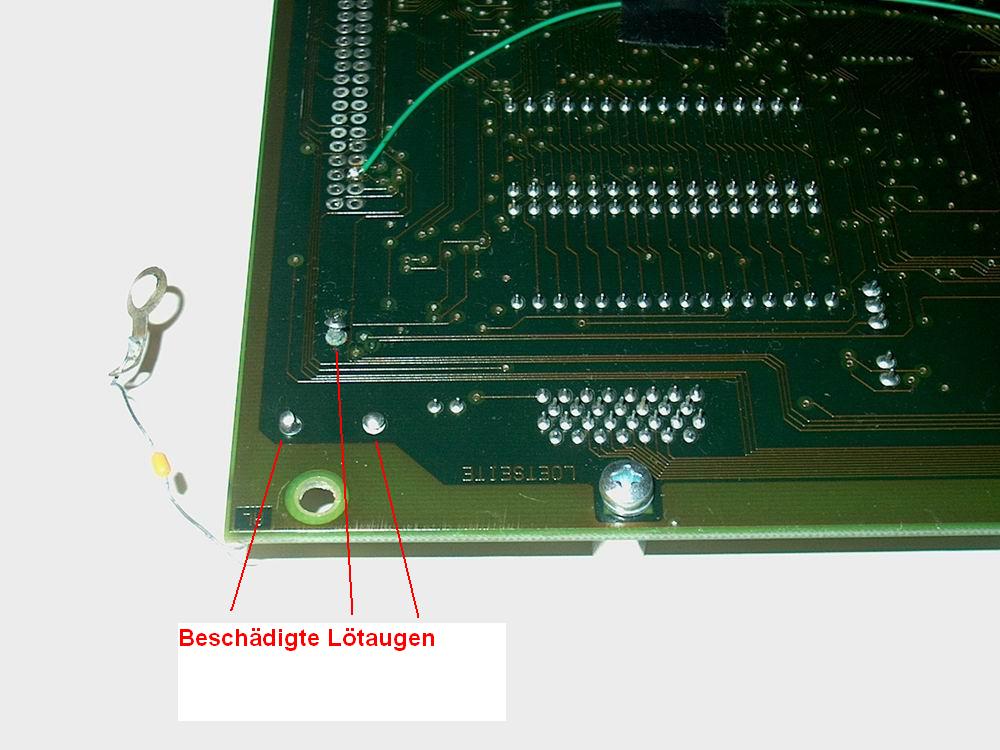

Als nächsten Schritt sollte man sich auf jeden Fall die Platinen Unterseite ansehen. Wie auf den Abb. 2-3 zu sehen hat der ausgelaufene Akku auch dafür gesorgt das die Lötpins "angefressen" wurden und die Lötpads komplett von der Leiterplatte abgelöst wurden. Dies erkennt man daran, das die Lötpads hochgedrückt wurden und die Säure sich mit dem Lötzinn verbunden hat. Diese Verbindung muss komplett entfernt und die Lötaugen müssen gereinigt werden. Ist das der Fall werde ich diesen Bericht updaten.

Mein guter Rat

Ich rate dringend davor ab, wie in diesem Fall einen Akku "trocken" von der Platine zu entfernen. Die dadurch entstehenden Schäden sind meistens irreparabel.

Verhalten der TGM3

Die TGM3 Platine zeigt im jetzigen Zustand folgendes Verhalten:

- Bootprozess - OK
- Port 0 und Port 1 - OK
- S90 Bus - fehlt
- Akkuspannung am RAM - 0,02V
- Tonerzeugung - Prozess bootet nicht
- Clock und Adress Erzeugung - ohne Funktion
- Timer - ohne Funktion
- GAL IC1 - Daten fehlen
- GAL IC2 - Daten OK
- GAL IC41 - Daten fehlen
