Bleifrei - Bleihaltiges Löten
|
|
|
Autor |
|
|
Autor:
Peter Gerstberger
Datum: 08.01.2021
|
|
|
Überblick |
|
|
Bei
der Reparatur von älteren WERSI Instrumenten ist besonders
darauf zu achten das beim Löten von Elektronischen Bauteilen
der richtige Lötzinn verwendet wird. Da ältere
Instrumente nur mit verbleiten Lötzinn hergestellt wurden,
sollte man tunlichst vermeiden Bleifreien Lötzinn zu
verwenden. Es ist nach wie vor zulässig vorhandene Schaltungen
mit verbleiten Lötzinn instand zu setzten...
|
|
|
ROHs Verordnung |
|
|
Nach
der heutigen ROHs Verordnung ist es zwingend erforderlich bei neuen
Geräten bleifreies Lot zu verwenden. Lötet man an
älteren Instrumenten mit bleifreiem Lot führt das zu
einem nicht definierbaren Mischverhältnis und meistens zu
kalten Lötstellen weil sich diese beiden Lotarten nicht
vertragen...
|
|
|
Historie |
|
|
Bei
kommerziell angebotenen Geräten ist bleihaltiges
Lötzinn seit Jahren verboten, mit Ausnahmen wie z.B. Raumfahrt
und bei medizinischen Geräten. Für den
Hobbyelektroniker oder zur Reparatur historischer Geräte ist
es noch zulässig und trägt auch zur Nachhaltigkeit
bei, die ja Politisch gewünscht ist. Das dies
Widersprüchlich ist, wird in Fachkreisen ähnlich
gesehen, da auch Geräte dessen hohe Zuverlässigkeit
Bedingung ist, ein Bleihaltiges Löten in Kauf genommen wird...
|
|
|
Richtiges Lot verwenden |
|
|
Folgende
Lote sind für ältere WERSI Instrument geeignet:
Sn 60 Pb 40
Sn 60 Pb 38 Cu 2
|
|
|
Abbildungen |
|
|
|
Abb. 1-1
|
Abb. 1-2
|
|
|
|
Abb. 1-3
|
Abb. 1-4
|
|
|
|
Anklicken zum vergrößern
|
|
|
|
|
Verhalten der Lote |
|
|
Die

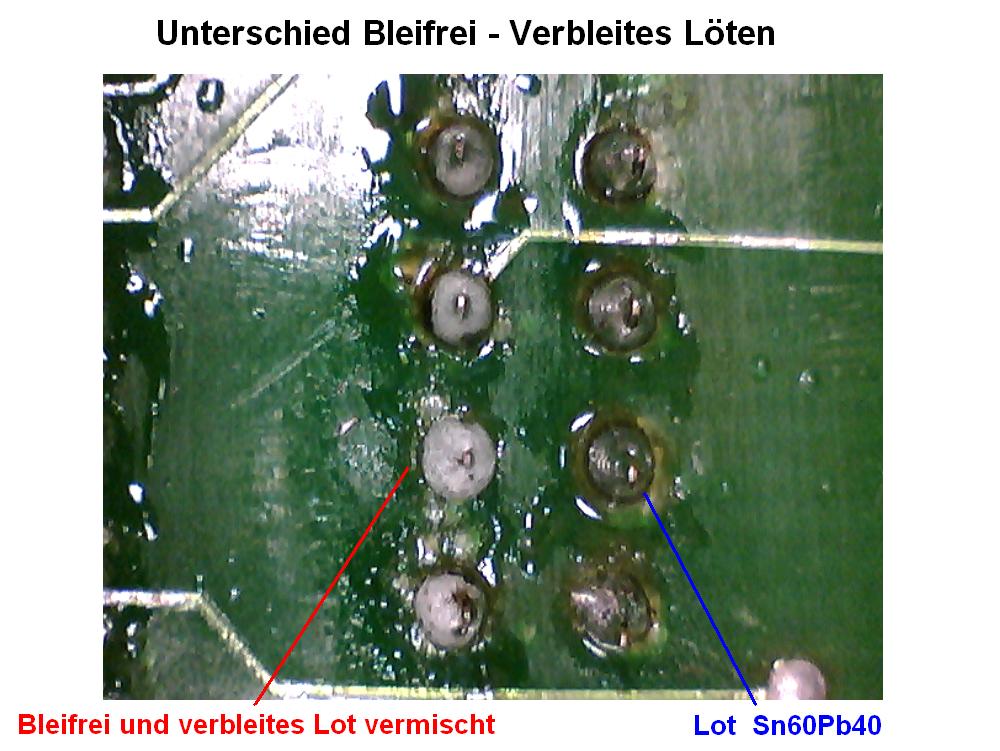

Abbildung 1-1 zeigt eine Platine wo Bleihaltiges und Bleifreies Lot
miteinader vermischt wurde. Man sieht deutlich die raue
Oberfläche, was zu kalten Lötstellen geführt
hat. Ist so etwas passiert muss das vermischte Lot komplett entfernt
und die Lötaugen gereinigt werden. Es dürfen keine
Reste zurückbleiben wenn die Platine betriebssicher laufen
soll...
|
|
|
Lötzinn Kennzeichnung |
|
|
Die

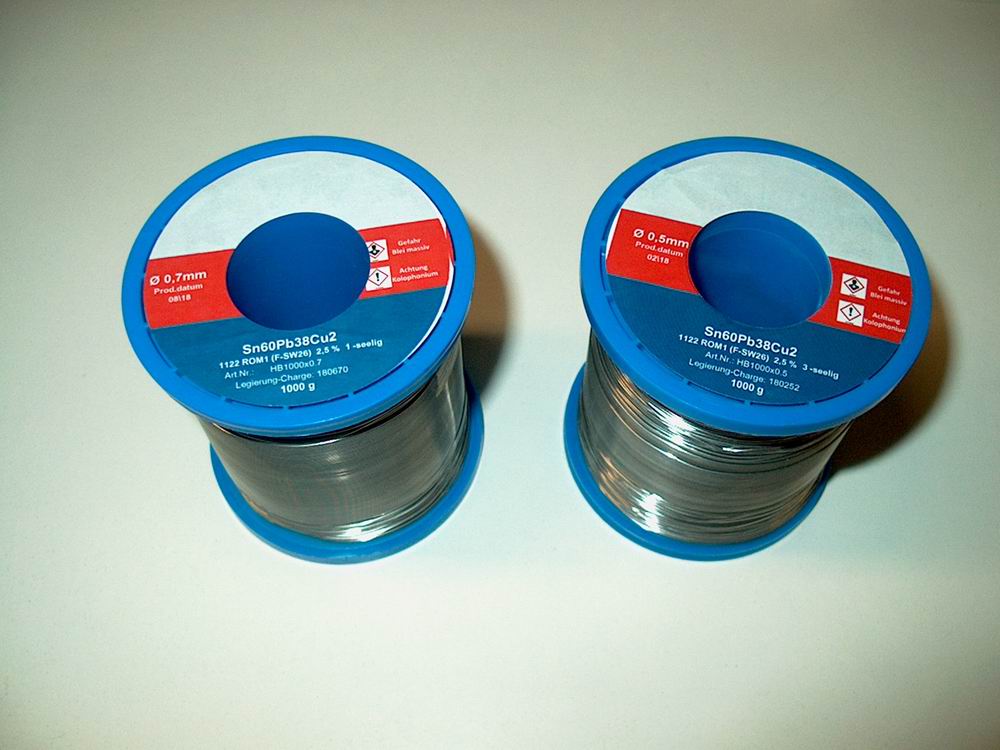

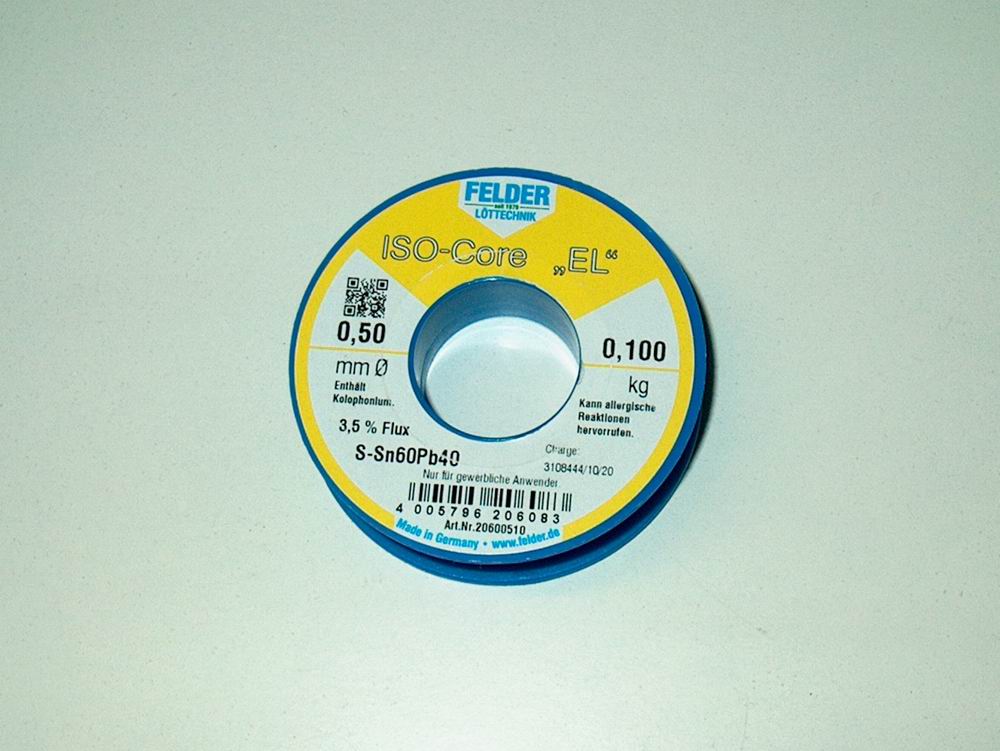

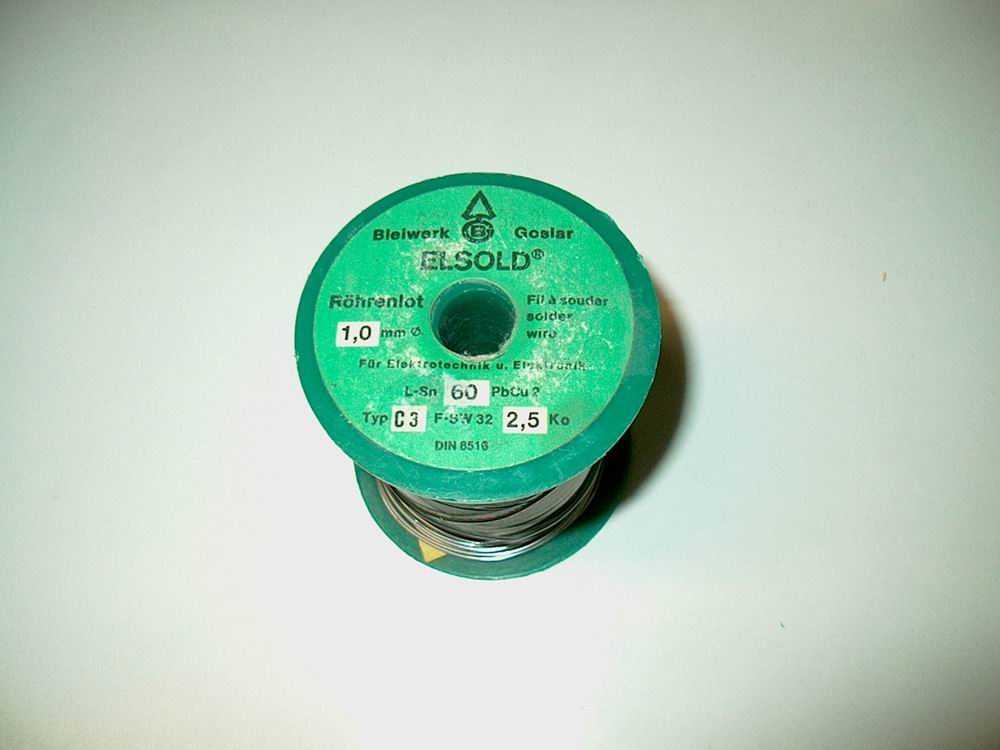

Abbildung 1-4 zeigen als Beispiel einige heute noch
erhältlichen
Rolle Verbleites Lot. Wir empfehlen Lotdurchmesser von
0,5-1mm damit man die bedrahteten Bauteile gut verarbeiten kann...
|
|
|
Haftungsausschluss |
|
|
Alle Anleitungen dieser Webseite wurden nach bestem Wissen und Gewissen von mir als ehemaligem Wersi-Techniker nach dem derzeitigen Stand der Technik erstellt. Gleichwohl übernehme ich keine Gewähr für Aktualität, Fehlerfreiheit, Vollständigkeit oder Qualität der bereitgestellten Informationen und schließe jede Haftung bezüglich aller materiellen und immateriellen Schäden, die durch die Umsetzung der dargestellten Informationen entstehen, aus. Bitte beachten Sie diesbezüglich meinen >Link Haftungsausschluss<
Quelle = Heise Online
https://www.heise.de/make.... |
|
|
|
|
|
|
|
|
