Autor: Peter Gerstberger
Online seit: 10.01.2023
Update:

Editorial

Bei der Wersi W-Serie kommt es nach längerer Standzeit des öfteren vor das einzele Töne nicht mehr funktionieren. Dies betriftt sowohl die Elektronische Tastung als auch die Hüllkurven sowie die Piano Platinen. Insbesondere bei den Piano Platinen Pi12 und Pi13 gestaltet sich die Fehlersuche schwierig da diese unterhalb der Manualblende montiert sind. Um das Problem einzugrenzen gibt es natürlich ein paar kleine Tricks die einem das Austesten massive erleichtern, von der Zeit und dem Aufwand mal ganz abgesehen. In diesem Beitag möchte ich Anhand von fehlenden Piano Tönen erklären wie man vorgeht um festzstellen von welcher Platine der Fehler kommt.

Übersicht Hüllkurven Piano Platinen

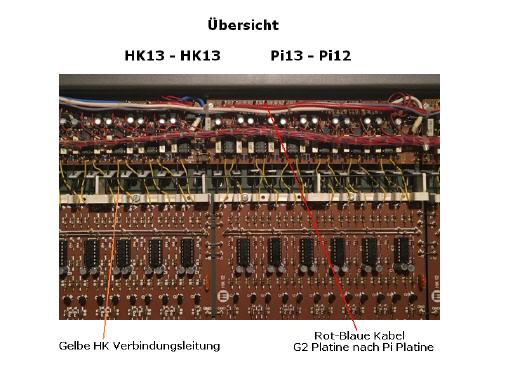

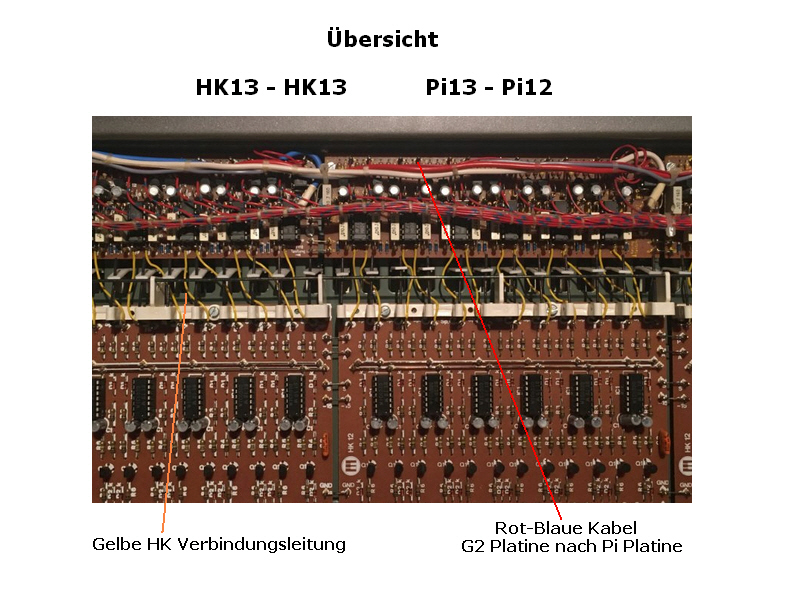

Auf der Abb. 1-1 sind die HK13 - HK12 Platinen sowie die Pi13 und Pi12 Platinen im eingebauten Zustand zu sehen. Auf der Abbildung sind die Gelben Verbindungsleitungen sowie die Blau-Roten Piano Kabel markiert.

Abb. 1-1

Anklicken zum vergrößern

Vorgehensweise

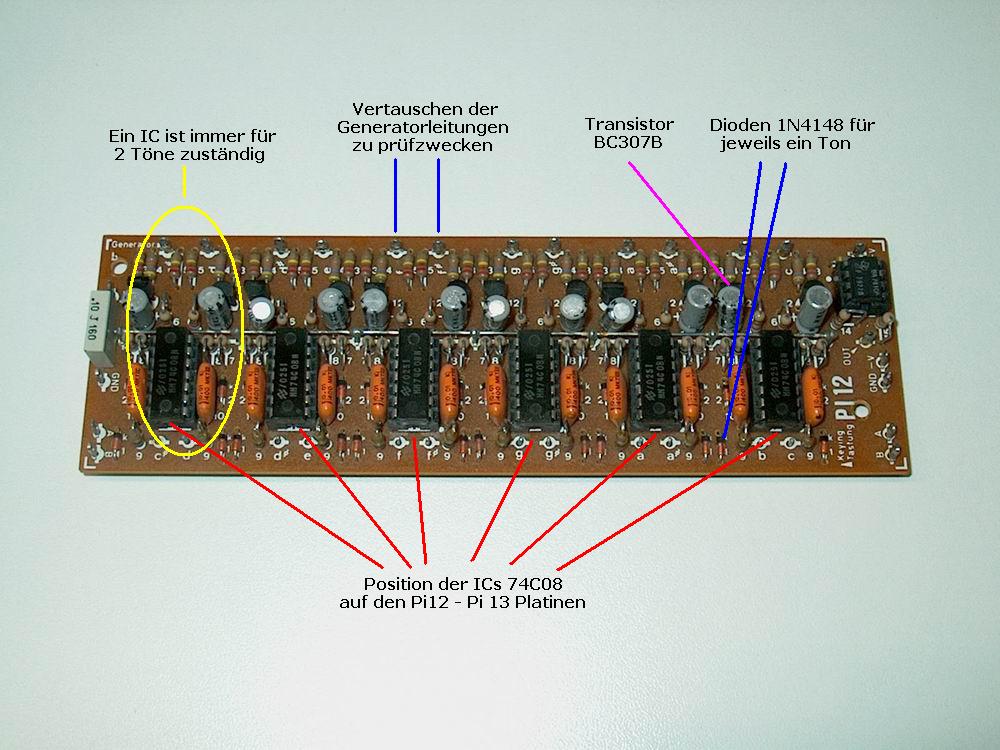

Als erstes beginnt man damit die Verbindung "Gelbe Verbindungsleitung" einer nicht gehen Taste zwischen der HK Platine und der PI Platine zu prüfen. Bei gedrückter Taste müssen dort -15V anliegen. Ist das der Fall, ist die Verbindung in Ordnung. Im nächsten Schritt teste ich den IC 74C08. Bei ausgeschalteter Orgel entnehme ich von einem gehenden Ton den IC und tausche ihn mit dem defekten Ton. Bleibt die defekte Taste stumm ist der IC in Ordnung und der Fehler hat andere Ursachen. Ist der IC defekt wandert der Fehler auf den getauschten Ton. Abb. 2-1 zeigt die Positionen des IC 74C08.

Abb. 2-1	Abb. 2-2

Anklicken zum vergrößern

Fehler einkreisen

Als nächsten kreist man den Fehler ein indem man das Rot-Blaue Piano Kabel auf der Pi Platine siehe Abb. 1-1 von einem gehenden Ton mit dem defekten Ton vertauscht. Ist der defekte Ton jetzt da, liegt der Fehler auf der G2 Platine. Die G2 Platine befindet sich auf dem Generator G1 aufgesteckt. Fehlt der defekte Ton immer noch liegt der Fehler auf der Pi Platine.

Fehlerursachen

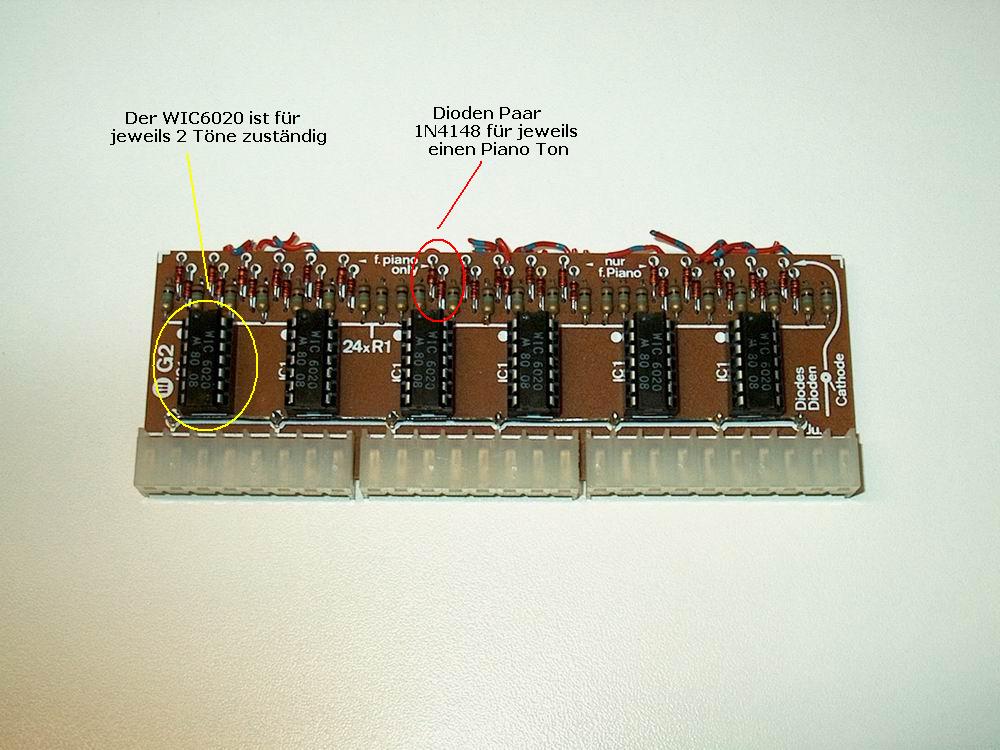

Bei den PI12 - Pi13 Platinen Abb. 2-1 kommen häufig als Fehlerursache die beiden Dioden 1N4148 sowie der Transistor BC307B in Frage. Diese müssen dann bei ausgebauter Platine getauscht werden. Bei der G2 Platine Abb. 2-2 kommen ebenfalls zwei Dioden 1N4148 in Frage. Ebenso kann auch der dazugehörige WIC6020 als Fehlerursache in Frage kommen. Die Platine G2 ist leichter zu erreichen, man kann sie vom Generator trennen und kommt so an die jeweiligen Bauteile heran. Das Auswechseln sollte jemand machen der entweder die Orgel selber gebaut hat, oder ein Techniker der täglich mit solchen Arbeiten vertraut ist.
